تحلیل تطبیقی استانداردهای آمریکا، اروپا و ژاپن، اصول طراحی و کالیبراسیون، منابع عدمقطعیت و چشمانداز نسل جدید آزمونهای دانهبندی
چکیده
توزیع اندازه ذرات خاک (Particle-Size Distribution; PSD) یکی از بنیادیترین ویژگیهای فیزیکی خاک است و در طبقهبندی مهندسی، تحلیل تراکمپذیری، نفوذپذیری، مقاومت برشی، فرسایش، انتقال آلایندهها، رفتار هیدرومکانیکی، طراحی روسازی و سدها، فیلترهای مهندسی و بسیاری از مدلهای ژئوتکنیکی و محیطزیستی نقش تعیینکننده دارد. روش الککردن، بهویژه برای بخش ماسه و شن، همچنان یکی از مهمترین روشهای مرجع تعیین PSD محسوب میشود. بااینحال، «الک» صرفاً یک ابزار جداسازی نیست؛ بلکه بخشی از سامانه اندازهگیری است و ویژگیهایی مانند اندازه واقعی دهانهها، توزیع آماری دهانهها، جنس و قطر سیم، کشش توری، صلبیت قاب، تغییرشکل، گرفتگی، سایش، روش شستوشو و خشککردن، جرم نمونه و انرژی اعمالشده در لرزش میتوانند بر نتیجه نهایی اثر بگذارند.
این مقاله با رویکرد تطبیقی، استانداردهای ASTM در ایالات متحده، ISO/EN در اروپا و JIS در ژاپن را بررسی میکند و نشان میدهد که در سه نظام استانداردی، یک اصل مشترک وجود دارد: قابلیت اعتماد آزمون دانهبندی به همان اندازه که به روش آزمایش وابسته است، به کیفیت و کنترل کیفی الک نیز وابسته است. استاندارد ASTM E11-24 الزامات مربوط به توری، دهانهها، تلرانسها، سطوح اطمینان بازرسی و کالیبراسیون و ساخت الک را مشخص میکند؛ ISO 3310-1:2016 الزامات فنی و روشهای آزمون الکهای توری فلزی را برای دهانههای 125 میلیمتر تا 20 میکرومتر تعیین میکند؛ و JIS A 1204:2020 روش تعیین توزیع اندازه ذرات خاک را در ژاپن تعریف کرده و در سال 2024 مجدداً تأیید شده است. همچنین ISO 17892-4:2016، که با الزامات ژئوتکنیکی EN 1997-2 مرتبط است، استفاده از الک، رسوبسنجی یا ترکیب این دو را متناسب با ماهیت خاک تجویز میکند.
مرور پژوهشهای جدید نشان میدهد که اختلاف میان روشهای الک-رسوبسنجی، لیزر دیفراکشن و روشهای تصویری در بخشهای ریزدانه میتواند قابل توجه باشد؛ بنابراین، برای دستیابی به یک PSD قابل دفاع، استفاده از الک استاندارد، کنترل پیشتیمار، کنترل پراکندهسازی، ثبت روش آزمون و ردیابی کالیبراسیون ضروری است. بر مبنای این یافتهها، یک چارچوب نوین برای «زنجیره قابلیت ردیابی دانهبندی خاک» پیشنهاد میشود که در آن الک استیل، نمونه، روش آمادهسازی، دستگاه لرزاننده و محاسبات بهعنوان یک سیستم واحد اندازهگیری در نظر گرفته میشوند.
واژگان کلیدی: دانهبندی خاک، توزیع اندازه ذرات، الک استیل، توری سیمی، ASTM E11، ASTM D6913، ISO 3310-1، ISO 17892-4، JIS A 1204، عدمقطعیت اندازهگیری، کالیبراسیون الک، PSD.
1. مقدمه
اندازه ذرات خاک یکی از مهمترین متغیرهای توصیفکننده ساختار خاک است. PSD فقط یک نمودار آزمایشگاهی نیست؛ بلکه ورودی بسیاری از مدلهای مهندسی و محیطزیستی است. ISO 17892-4 نیز صراحتاً توزیع اندازه ذرات را یکی از مهمترین ویژگیهای فیزیکی خاک معرفی میکند و ارتباط آن را با طبقهبندی خاک و بسیاری از خواص ژئوتکنیکی و ژئوهیدرولوژیکی بیان میکند.
از دیدگاه کلاسیک، دانهبندی خاک با تعیین درصد جرمی ذرات موجود در بازههای مختلف اندازه انجام میشود. در روش الک، ذرات از میان دهانههایی با ابعاد مشخص عبور میکنند و جرم باقیمانده روی هر الک اندازهگیری میشود. بنابراین، اگر اندازه واقعی دهانه الک با اندازه اسمی آن تفاوت داشته باشد، نتیجه آزمون نیز میتواند تغییر کند.
این مسئله از یک نکته بنیادی ناشی میشود:
«در آزمون دانهبندی، «اندازه دهانه الک» خود یک کمیت اندازهگیریشده و دارای تلرانس است، نه یک عدد کاملاً ایدهآل.»
این موضوع در استاندارد ASTM E11-24 اهمیت ویژهای دارد. این استاندارد علاوه بر اندازه اسمی دهانه، سه نوع محدودیت مرتبط با دهانهها را در نظر میگیرد: میانگین، حداکثر اندازه و حداکثر انحراف معیار دهانهها. همچنین بین الکهای انطباقی، بازرسی و کالیبراسیون سطوح مختلف اطمینان تعریف میشود و برای الکهای کالیبراسیون تعداد بیشتری دهانه اندازهگیری میشود.
از این منظر، انتخاب یک الک استیل ارزان و سپس استفاده از آن بهعنوان «ابزار دقیق» بدون کنترل مشخصات آن، از نظر متدولوژی اندازهگیری قابل دفاع نیست.
---

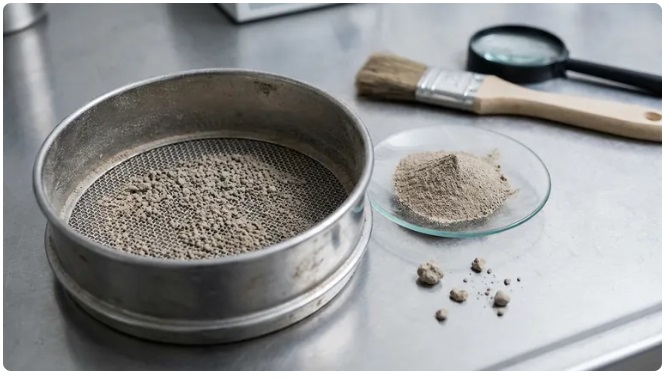

2. الک استیل چیست و چرا برای دانهبندی خاک اهمیت دارد؟

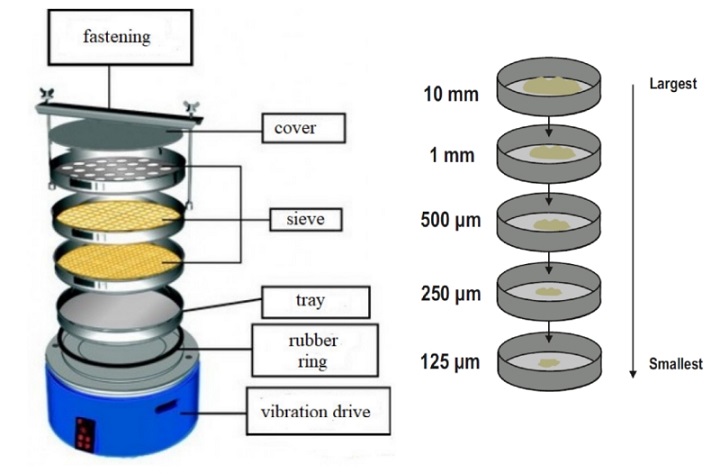

الک آزمایشگاهی معمولاً از دو بخش اصلی تشکیل میشود:
1. قاب فلزی؛
2. توری بافتهشده از سیم فلزی با دهانههای مشخص.
در الکهای آزمایشگاهی مدرن، فولاد زنگنزن به دلیل مقاومت خوردگی، استحکام مکانیکی، قابلیت شستوشو و پایداری مناسب، ماده رایجی برای قاب و توری است. ASTM E11 نیز برای قاب الک استفاده از مواد غیرخورنده مانند برنج یا فولاد زنگنزن را در نسخههای این استاندارد به رسمیت شناخته است.
با این حال، باید میان دو مفهوم تفاوت گذاشت:
«استیل بودن» ≠ «دقیق بودن».
ممکن است دو الک هر دو از فولاد زنگنزن ساخته شده باشند، ولی به دلیل تفاوت در:
- تلرانس دهانه،
- قطر سیم،
- کیفیت بافت،
- کشش توری،
- تابدار شدن،
- اتصال توری به قاب،
- تغییرشکل مکانیکی،
- گرفتگی،
- فرسایش،
نتایج متفاوتی تولید کنند.
به همین دلیل ISO 3310-1:2016 بهطور مشخص الزامات فنی و روشهای آزمون الکهای ساختهشده از توری سیمی فلزی را تعیین میکند و دامنه آن از دهانه 125 mm تا 20 μm است. این استاندارد در سال 2022 بازبینی و تأیید شده و همچنان نسخه جاری محسوب میشود.
---
3. استاندارد اروپایی و بینالمللی: ISO 3310-1
استاندارد ISO 3310-1:2016 را باید یکی از مهمترین مراجع فنی برای خود «الک» دانست.
این استاندارد:
- مشخصات فنی الکهای توری فلزی،
- الزامات دهانهها،
- روشهای آزمون و کنترل،
- و الزامات مربوط به توری
را تعریف میکند. دامنه اندازه دهانههای آن 125 mm تا 20 μm است.
نسخه اروپایی آن نیز بهصورت BS ISO 3310-1:2016 و در نظامهای ملی اروپا مورد استفاده قرار گرفته است.
اهمیت ISO 3310-1 در خاک
یک اشتباه رایج این است که تصور شود استاندارد دانهبندی خاک بهتنهایی کیفیت الک را مشخص میکند.
در واقع باید دو سطح استاندارد را از هم تفکیک کرد:
سطح اول: استاندارد خود الک
ISO 3310-1
سطح دوم: استاندارد آزمون خاک
ISO 17892-4
این تفکیک از نظر کنترل کیفیت بسیار مهم است.
---
4. استاندارد ISO 17892-4 برای دانهبندی خاک
ISO 17892-4:2016 استاندارد تخصصی تعیین PSD خاک است.
این استاندارد روشهای:
- الک،
- رسوبسنجی،
- و ترکیب الک و رسوبسنجی
را پوشش میدهد. روش الک برای خاکهای غیرسیمانی با اندازه ذرات کمتر از 125 mm قابل استفاده است. برای خاکهای درشتدانه، الک روش اصلی است؛ اما برای خاکهای ریزدانه و مخلوط، معمولاً ترکیب الک و رسوبسنجی مورد نیاز است.
یکی از نکات بسیار مهم ISO 17892-4 این است که انتخاب روش باید بر اساس ترکیب خاک انجام شود. طبق متن استاندارد، اگر سهم ذرات کوچکتر از 0.063 mm کمتر از حدود 10% باشد، معمولاً رسوبسنجی ضروری نیست؛ در سایر خاکها ممکن است ترکیب الک و رسوبسنجی لازم باشد.
همچنین آزمون الک برای تعیین جرم باقیمانده روی الکها بر روی نمونه خشک انجام میشود.
---
5. استاندارد آمریکایی ASTM D6913/D6913M
در ایالات متحده، ASTM D6913/D6913M یکی از مراجع اصلی دانهبندی خاک با روش الک است.
نسخه جاری معرفیشده برای سال 2025 دامنه دانهبندی بین 75 mm و 75 μm را پوشش میدهد و جرم ذرات موجود در محدودههای مختلف را برای محاسبه PSD تعیین میکند.
یکی از نکات بسیار ارزشمند ASTM D6913 این است که روش آزمون را برای اندازه نمونههای مختلف و شرایط مختلف دانهبندی تفکیک میکند.
برای مثال:
- اگر بزرگترین ذره ≤4.75 mm باشد، میتوان از یک مجموعه الک استفاده کرد.
- برای بعضی محدودههای متوسط، single-set یا composite sieving ممکن است مناسب باشد.
- برای خاکهایی با ذرات بزرگتر، composite sieving اهمیت پیدا میکند.
ASTM همچنین دو روش ثبت نتیجه ارائه میکند:
Method A: درصد عبوری تا نزدیکترین 1%
Method B: درصد عبوری تا نزدیکترین 0.1%
و در شرایط خاص Method A بهعنوان روش referee مطرح میشود.
این تفاوت نشان میدهد که حتی «تعداد ارقام اعشار» در گزارش دانهبندی موضوعی متدولوژیک است و نباید بدون توجه به روش آزمون انتخاب شود.
---
6. استاندارد ژاپنی JIS A 1204؛ حلقه مهم سوم
ژاپن از نظر استانداردهای ژئوتکنیکی نظام بسیار منسجمی دارد.
JIS A 1204:2020 با عنوان:
The Method for Particle Size Distribution of Soils
روش تعیین توزیع اندازه ذرات خاک را مشخص میکند.
این استاندارد در 25 مارس 2020 منتشر و در 25 اکتبر 2024 مجدداً تأیید شده و در حال حاضر معتبر است. همچنین سازمان استاندارد ژاپن تصریح میکند که این استاندارد با ISO 17892-4:2016 بهصورت MOD (Modified) متناظر است. تدوین آن نیز توسط Japanese Geotechnical Society انجام شده است.
این موضوع از نظر علمی بسیار مهم است؛ زیرا نشان میدهد استاندارد ژاپنی نه یک روش کاملاً منفصل، بلکه بخشی از همگرایی بینالمللی روشهای دانهبندی خاک است.
نمونههای پژوهشی ژاپنی نیز در سالهای اخیر از JIS A 1204 برای تعیین PSD استفاده کردهاند. برای مثال، یک مطالعه مبتنی بر CT اشعه X برای خاک شندار، توزیع دانهها را با الکهای 9.5، 4.75 و 2 mm مطابق JIS A 1204 تعیین کرده است.
---
7. مقایسه سه نظام استانداردی
موضوع| آمریکا| اروپا/ISO| ژاپن
استاندارد اصلی آزمون خاک| ASTM D6913/D6913M| ISO 17892-4| JIS A 1204
استاندارد اصلی خود الک| ASTM E11| ISO 3310-1| JIS A 1204 با ارجاع به استانداردهای مرتبط
تمرکز| Gradation| Particle-size distribution| Particle-size distribution
الک توری فلزی| ASTM E11| ISO 3310-1| نظام JIS
دامنه آزمون خاک| تا 75 μm در D6913| تا 125 mm در ISO 17892-4| تا 75 mm طبق JIS A 1204
استفاده از رسوبسنجی| برای <75 μm طبق روشهای مکمل| بخشی از روش ترکیبی| بله
ردیابی و کنترل الک| بسیار پررنگ| بسیار پررنگ| پررنگ
همگرایی بینالمللی| بالا| مرجع بینالمللی| بسیار بالا
ASTM D6913 بهطور مشخص برای دانهبندی خاک طراحی شده، ISO 17892-4 روش جامعتری برای خاک ارائه میدهد و JIS A 1204 در ژاپن با ISO 17892-4 همراستایی مستقیم دارد.
---
8. چرا فولاد زنگنزن برای الک اهمیت دارد؟
انتخاب استیل در درجه اول باید از منظر پایداری هندسی و شیمیایی بررسی شود، نه صرفاً ظاهر یا ضدزنگبودن.
در آزمون دانهبندی، الک ممکن است با:
- آب،
- محلولهای پراکندهکننده،
- خاک اسیدی،
- خاک قلیایی،
- نمکها،
- مواد آلی،
- و عملیات مکانیکی
تماس داشته باشد.
بنابراین خوردگی میتواند در بلندمدت هندسه دهانهها و وضعیت توری را تغییر دهد.
مطالعات اروپایی درباره خوردگی فولاد زنگنزن در خاک نیز نشان دادهاند که مقاومت خوردگی تابع محیط خاک است و در شرایط خاص، بهخصوص محیطهای حاوی کلرید و شرایط دریایی، خوردگی موضعی میتواند رخ دهد.
در عمل، الکهای آزمایشگاهی تجاری با توریهای فولاد زنگنزن 316 و قابهای 304 تولید میشوند و این ترکیب در محصولات آزمایشگاهی اروپایی نیز مشاهده میشود.
بنابراین، برای کاربرد عمومی ژئوتکنیک:
304/304L گزینه بسیار مناسبی برای قاب است.
برای محیطهای مرطوبتر، شور یا خورندهتر:
316/316L میتواند انتخاب محافظهکارانهتری باشد.
اما باید تأکید کرد که استاندارد بودن دهانه و قابلیت ردیابی الک مهمتر از صرفاً عدد 304 یا 316 روی الک است.
---
9. مهمترین پارامتر: اندازه واقعی دهانه
فرض کنیم روی یک الک نوشته شده:
2.00 mm
این عدد الزاماً به این معنا نیست که تمام دهانهها دقیقاً 2.000 mm هستند.
توری واقعی دارای توزیعی از اندازه دهانههاست.
در ASTM E11-24، این مسئله بهصورت آماری مورد توجه قرار گرفته است؛ استاندارد برای دهانهها محدودیت میانگین، حداکثر اندازه و انحراف معیار را در نظر میگیرد و حتی سطوح مختلف بازرسی و کالیبراسیون تعریف میکند.
این یک نتیجه بسیار مهم به دست میدهد:
خطای دانهبندی فقط خطای ترازو نیست.
بلکه:
[
U_{PSD}=f(U_{sample},U_{sieve},U_{preparation},U_{shaking},U_{weighing},U_{calculation})
]
یعنی عدمقطعیت PSD تابع چندین مؤلفه است.
---
10. اثر شکل ذرات
یکی از مشکلات بنیادی روش الک این است که الک در واقع یک «قطر کروی واقعی» را اندازهگیری نمیکند.
فرض کنید ذرهای:
- کروی،
- کشیده،
- صفحهای،
- یا زاویهدار
باشد.
ممکن است ذرهای با طول 3 mm و ضخامت 1 mm از یک دهانه خاص عبور کند، در حالی که ذره کروی با قطر 2 mm رفتار متفاوتی نشان دهد.
بنابراین:
[
D_{sieve}\neq D_{geometric}
]
بهصورت عمومی.
این مسئله در مطالعات مقایسهای روشهای PSD نیز شناخته شده است. پژوهشهای کلاسیک و جدید نشان دادهاند که تعریف «اندازه» برای ذرات نامنظم یکی از مشکلات بنیادی روشهای مختلف PSD است.
---
11. خشکالککردن در برابر ترالککردن
برای خاکهای چسبنده، مسئله پیچیدهتر میشود.
اگر چند ذره ریز به یکدیگر چسبیده باشند، الک خشک ممکن است آنها را بهعنوان یک ذره بزرگتر نشان دهد.
در نتیجه:
[
D_{aggregate}>D_{primary}
]
که در آن:
- D_{aggregate} اندازه کلوخه،
- D_{primary} اندازه ذرات اولیه است.
بنابراین اگر هدف تعیین PSD واقعی ذرات معدنی باشد، پراکندهسازی اهمیت زیادی پیدا میکند.
ISO 17892-4 نیز برای خاکهای مختلف امکان استفاده از پیشتیمارهایی مانند حذف مواد آلی یا کربنات را در نظر میگیرد. همچنین تأکید میکند که نوع و غلظت ماده پراکندهکننده میتواند بر کارایی پراکندهسازی اثر بگذارد و یک ماده پراکندهکننده بهینه برای همه خاکها وجود ندارد.
---
12. مرز بحرانی 75 میکرومتر
در بسیاری از نظامهای مهندسی، 75 μm مرز مهمی است.
در ASTM D6913، محدوده اصلی الک از 75 mm تا 75 μm است و برای بخش کوچکتر از 75 μm روش دیگری مانند ASTM D7928 مطرح میشود.
این نکته به یک اصل بسیار مهم منتهی میشود:
«الک استیل برای همه اندازههای ذرات یک روش یکسان و بیرقیب نیست.»
برای شن و ماسه:
الک بسیار قدرتمند است.
برای سیلت و رس:
روشهای رسوبسنجی یا روشهای مدرن مانند laser diffraction میتوانند مکمل یا جایگزین باشند.
---
13. اختلاف الک، هیدرومتر و Laser Diffraction
پژوهشهای جدید نشان میدهند که نباید تصور کرد روشهای مختلف PSD الزاماً یک نتیجه یکسان میدهند.
مطالعهای در Soil and Tillage Research در سال 2024 روش sieve-pipette را با روشهای جدیدتر مانند laser diffraction و integral suspension pressure مقایسه کرد. نتایج نشان دادند که روشها از نظر تکرارپذیری و مقدار کسری که بهعنوان clay، silt و sand گزارش میکنند میتوانند اختلاف داشته باشند. همچنین پیشالککردن در اندازههای 0.063، 0.2 و 2 mm بر نتایج اثر گذاشت.
مطالعهای دیگر در Geoderma با 47 نمونه خاک و مقایسه همزمان:
- pipette،
- laser diffraction،
- sieving،
- Sedigraph،
- digital imaging
نشان داد که در اندازههای بالاتر از 100 μm اختلاف روشها بسیار کمتر است، در حالی که در محدودههای بسیار ریز اختلافها افزایش مییابد.
بنابراین میتوان یک نتیجه بسیار قوی گرفت:
هرچه ذره ریزتر شود، تعریف «اندازه» و روش اندازهگیری اهمیت بیشتری پیدا میکند.
---
14. شواهد جدید آمریکایی
یک مطالعه فنی منتشرشده در سال 2025 در Soil Science Society of America Journal، دانهبندی محیطهای ماسهای بیوریتنشن را با روشهای مختلف مقایسه کرد.
سه روش شامل:
- hydrometer،
- dry sieving + laser diffraction،
- wet sieving + laser diffraction
مقایسه شدند.
نتایج نشان داد که برای خاکهای بسیار ماسهای، جداسازی بخش درشت و ریز و سپس پراکندهسازی مناسب میتواند قابلیت تکرار نتایج را افزایش دهد. همچنین نویسندگان تأکید کردند که روش دقیق اندازهگیری باید در گزارش آزمایشگاهی ثبت شود.
این یافته مستقیماً برای آزمایشگاههای ژئوتکنیک قابل استفاده است:
ثبت «PSD = 70% sand» بهتنهایی کافی نیست.
باید مشخص شود:
- با چه استانداردی؟
- با چه الکی؟
- dry یا wet؟
- چه پیشتیماری؟
- چه اندازه نمونه؟
- چه دستگاهی؟
- چه روش محاسباتی؟
---
15. مسئلهای که اغلب آزمایشگاهها نادیده میگیرند: پیشتیمار
میتوان زنجیره آزمون را به صورت زیر نوشت:
[
Soil\ sampling
\rightarrow
Drying
\rightarrow
Disaggregation
\rightarrow
Pretreatment
\rightarrow
Sieving
\rightarrow
Weighing
\rightarrow
Calculation
]
اگر هر مرحله تغییر کند، PSD میتواند تغییر کند.
برای نمونه:
خشککردن بیش از حد
ممکن است موجب تغییر وضعیت تجمع ذرات در برخی خاکها شود.
خردکردن شدید
ممکن است کلوخههای طبیعی را به ذرات مصنوعی تبدیل کند.
پراکندهسازی ناکافی
ممکن است مقدار ظاهری ذرات درشتتر را افزایش دهد.
شستوشوی شدید
میتواند موجب اتلاف ماده و خطای جرم شود.
به همین دلیل ISO 17892-4 پیشتیمار را بخشی از فرآیند علمی میداند، نه یک عملیات فرعی.
---
16. گرفتگی توری؛ دشمن پنهان دانهبندی
در خاکهای رسی، منافذ توری ممکن است با ذرات ریز و مواد آلی مسدود شوند.
اگر سطح مؤثر الک کاهش یابد:
[
A_{effective}<A_{nominal}
]
احتمال عبور ذرات کاهش مییابد.
در نتیجه جرم باقیمانده روی الک افزایش مصنوعی پیدا میکند.
پس:
[
M_{retained,measured}
«»
M_{retained,true}
]
در شرایط گرفتگی شدید.
این مسئله یکی از دلایلی است که در خاکهای ریزدانه، روش الک بهتنهایی نمیتواند کل PSD را با اطمینان بالا تعیین کند.
---
17. اثر انرژی و زمان لرزش
دو آزمایش با یک الک استاندارد نیز میتوانند نتایج متفاوتی بدهند اگر:
- شدت لرزش متفاوت باشد،
- زمان لرزش متفاوت باشد،
- نمونه بیش از حد روی الک ریخته شود،
- ذرات روی هم قرار گیرند،
- یا دستگاه در وضعیت متفاوتی کار کند.
بنابراین:
[
P(pass)=f(d,;shape,;orientation,;moisture,;agglomeration,;vibration,;time)
]
احتمال عبور ذره فقط تابع اندازه آن نیست.
این موضوع یکی از مهمترین نکاتی است که در طراحی پروتکلهای آزمایشگاهی باید مورد توجه قرار گیرد.
---
18. جرم نمونه؛ یک پارامتر کلیدی
اگر جرم نمونه خیلی زیاد باشد:
- سطح توری اشباع میشود،
- احتمال برخورد و انسداد افزایش مییابد،
- جداسازی ناقص میشود.
اگر جرم نمونه بیش از حد کم باشد:
- خطای وزنکشی،
- ناهمگنی نمونه،
- و خطای نمونهبرداری
اهمیت بیشتری پیدا میکنند.
پس جرم بهینه نمونه باید تابع:
[
m=f(D_{max},PSD,\rho,A_{sieve})
]
باشد.
به همین دلیل ASTM D6913 بین شرایط مختلف دانهبندی و اندازه نمونه تمایز قائل میشود.
---
19. چرا یک الک استیل با گواهی کالیبراسیون بهتر از یک الک معمولی است؟
از دیدگاه metrology، تفاوت بسیار مهم است.
الک معمولی
ممکن است فقط دارای نوشته:
2.00 mm
باشد.
الک استاندارد و قابل ردیابی
باید بتوان مشخص کرد:
- سازنده،
- شماره سریال،
- اندازه اسمی،
- استاندارد تولید،
- وضعیت بازرسی،
- و در صورت نیاز گزارش کالیبراسیون
چیست.
ASTM E11-24 برای سطوح مختلف inspection و calibration تمایز قائل میشود و برای calibration sieve تعداد بیشتری دهانه مورد اندازهگیری قرار میگیرد.
این موضوع برای آزمایشگاههای تحقیقاتی، آزمایشگاههای مرجع و پروژههای دارای اختلاف حقوقی بسیار مهم است.
---
20. «الک مطابق استاندارد» به چه معناست؟
این عبارت باید دقیقتر شود.
مثلاً:
ASTM E11 compliant
یعنی الک از نظر ساخت و مشخصات توری در چارچوب ASTM E11 ساخته شده است.
اما این الزاماً به معنای آن نیست که:
هر بار استفاده از آن، بدون کنترل شرایط، دقیقترین PSD ممکن را تولید میکند.
زیرا نتیجه نهایی علاوه بر الک تابع روش ASTM D6913، نمونه، آمادهسازی، لرزش و وزنکشی است.
بنابراین باید میان:
Sieve conformity
و
Measurement validity
تفاوت قائل شد.
---
21. نوآوری پیشنهادی: زنجیره قابلیت ردیابی دانهبندی
بر اساس مقایسه استانداردهای آمریکا، اروپا و ژاپن، میتوان یک چارچوب جامع پیشنهاد کرد:
[
Traceable\ PSD =
Sieve
+
Sample
+
Pretreatment
+
Separation
+
Weighing
+
Computation
]
در این مدل، نتیجه نهایی فقط به الک وابسته نیست.
بلکه هر حلقه باید کنترل شود.
حلقه 1 — نمونه
نمونه باید نماینده خاک واقعی باشد.
حلقه 2 — آمادهسازی
خشککردن، خردکردن، پراکندهسازی و شستوشو باید مستند شوند.
حلقه 3 — الک
دهانه، تلرانس، کشش توری و وضعیت فیزیکی باید کنترل شوند.
حلقه 4 — جداسازی
زمان و شرایط لرزش باید کنترل شود.
حلقه 5 — وزنکشی
ترازو باید دقت و کالیبراسیون مناسب داشته باشد.
حلقه 6 — محاسبات
درصد عبوری و منحنی دانهبندی باید بر اساس روش استاندارد محاسبه شود.
---
22. محاسبه درصد عبوری
اگر:
[
M_T
]
جرم خشک کل نمونه باشد و:
[
M_i
]
جرم باقیمانده روی الک i باشد، درصد باقیمانده:
[
R_i=
\frac{M_i}{M_T}\times100
]
و درصد عبوری تجمعی:
[
P_i=
100-\sum_{j=1}^{i}R_j
]
است.
منحنی دانهبندی معمولاً با محور افقی لگاریتمی رسم میشود:
[
x=D
]
و محور عمودی:
[
y=P
]
است.
این تبدیل باعث میشود بازه بسیار وسیع اندازه ذرات روی یک نمودار قابل نمایش باشد.
---
23. پارامترهای D10، D30 و D60
از منحنی دانهبندی میتوان:
[
D_{10},D_{30},D_{60}
]
را استخراج کرد.
سپس ضریب یکنواختی:
[
C_u=\frac{D_{60}}{D_{10}}
]
و ضریب انحنا:
[
C_c=\frac{D_{30}^2}{D_{10}D_{60}}
]
محاسبه میشود.
این دو پارامتر در تفسیر مهندسی خاکهای دانهای اهمیت زیادی دارند.
اما یک نکته ظریف وجود دارد:
اگر D_{10}، D_{30} یا D_{60} در ناحیهای قرار گیرند که منحنی از کیفیت پایین یا تعداد نقاط محدود برخوردار است، عدمقطعیت این پارامترها میتواند زیاد شود.
پس:
دقت C_u هرگز بیشتر از کیفیت PSD اولیه نیست.
---
خطاهای مهم الک استیل
میتوان خطاهای اصلی را به شش گروه تقسیم کرد:
خطای هندسی الک
تفاوت اندازه واقعی دهانه با اندازه اسمی.
خطای شکل ذرات
عبور یا عدم عبور ذرات غیرکروی بر اساس جهت قرارگیری.
خطای تجمع
چسبیدن ذرات ریز به یکدیگر.
خطای گرفتگی
مسدودشدن بخشی از دهانهها.
خطای عملیاتی
تفاوت زمان و شدت لرزش.
خطای نمونهبرداری
عدم نمایندگی نمونه آزمایشگاهی از توده اصلی خاک.
این تفکیک از نظر علمی بسیار مهمتر از تمرکز صرف بر «مش استیل» است.
الک استیل 304 یا 316؟
از نظر مهندسی میتوان چنین رویکردی داشت:
ویژگی| 304/304L| 316/316L
مقاومت خوردگی عمومی| بالا| بسیار بالا
محیط آزمایشگاهی معمول| مناسب| مناسب
محیط کلریدی| خوب| بهتر
کاربرد عمومی ژئوتکنیک| بسیار مناسب| بسیار مناسب
هزینه| معمولاً کمتر| معمولاً بیشتر
اهمیت برای دقت PSD| وابسته به کیفیت توری| وابسته به کیفیت توری
اما باید تأکید کرد که این جدول جایگزین استاندارد نمیشود.
یک الک 316 غیرکالیبره الزاماً از یک الک 304 دارای گواهی و کنترل دهانه دقیقتر نیست.
این یکی از مهمترین نتایج کاربردی این مقاله است.
آیا الک لیزری جای الک استیل را میگیرد؟
پاسخ علمی:
نه بهصورت مطلق.
روشهای laser diffraction مزایای بسیار زیادی دارند:
- سرعت بالا،
- نیاز کمتر به زمان،
- تولید PSD پیوسته،
- قابلیت اتوماسیون،
- تکرارپذیری بالا در بسیاری از کاربردها.
اما روشهای نوری نیز وابسته به:
- ضریب شکست،
- مدل نوری،
- پراکندهسازی،
- شکل ذرات،
- و آمادهسازی نمونه
هستند.
پژوهشهای مقایسهای نشان دادهاند که اختلاف بین laser diffraction و روشهای سنتی، بهخصوص در محدوده clay و silt، میتواند قابل توجه باشد.
بنابراین بهترین رویکرد در آزمایشگاه پیشرفته الزاماً «حذف الک» نیست، بلکه:
ترکیب روشها و ایجاد قابلیت تبدیل و مقایسه بین آنهاست.
نسل آینده دانهبندی: الک + تصویربرداری + هوش مصنوعی
یکی از جهتهای بسیار جالب پژوهشهای جدید، استفاده از computer vision برای تخمین PSD است.
مطالعات اخیر نشان دادهاند که میتوان از تصاویر ذرات و شبکههای عصبی برای تخمین توزیع اندازه استفاده کرد. یک پژوهش در سال 2023، PSDNet را برای تخمین PSD از تصاویر مصنوعی ذرات و مدلهای convolutional neural network بررسی کرد و برای پیشبینی جرم روی الکها خطاهای نسبتاً پایینی گزارش کرد.
همچنین مطالعه دیگری در زمینه computer vision برای خاکهای دانهدرشت نشان داد که روش تصویری در ذرات بزرگتر از 2 mm عملکرد مناسبی داشته، اما برای ذرات کوچکتر از 2 mm خطا بهطور محسوسی افزایش یافته است.
این یافتهها نشان میدهند که:
تصویربرداری هنوز جایگزین کامل الک نیست، اما میتواند بهعنوان سیستم کنترل مستقل بسیار ارزشمند باشد.
یک معماری آزمایشگاهی پیشنهادی
برای یک آزمایشگاه ژئوتکنیک پیشرفته میتوان چنین سامانهای پیشنهاد کرد:
مرحله A — نمونهبرداری
نمونه نماینده گرفته شود.
مرحله B — ثبت وضعیت اولیه
- رطوبت
- جرم
- نوع خاک
- منشأ
- مواد آلی احتمالی
- کربنات احتمالی
ثبت شود.
مرحله C — آمادهسازی
طبق استاندارد منتخب:
[
Drying \rightarrow Disaggregation \rightarrow Pretreatment
]
مرحله D — الک
استفاده از:
ISO 3310-1 / ASTM E11 certified sieve
مرحله E — کنترل الک
قبل از آزمون:
- بازرسی بصری
- کنترل پارگی
- کنترل تغییرشکل
- کنترل گرفتگی
- کنترل وضعیت اتصال توری
مرحله F — دانهبندی
بر اساس:
ASTM D6913
یا
ISO 17892-4
یا
JIS A 1204
مرحله G — وزنکشی
جرم باقیمانده روی هر الک.
مرحله H — کنترل جرم
یکی از مهمترین کنترلها:
[
M_{input}\approx M_{recovered}
]
اختلاف جرم باید در حدود قابل قبول باشد
معیار بسیار مهم کنترل کیفیت: Mass Balance
در یک آزمایش خوب، جرم اولیه و مجموع جرمهای بازیابیشده باید تقریباً برابر باشند:
[
\Delta M=
M_{initial}-\sum M_i
]
و:
[
\Delta M\rightarrow0
]
هرچه \Delta M بزرگتر باشد، باید احتمالهای زیر بررسی شوند:
- اتلاف در انتقال،
- چسبیدن خاک به الک،
- باقیماندن نمونه در ظروف،
- خطای ترازو،
- گردوغبار،
- شستوشوی ناقص،
- یا اشتباه ثبت داده.
این کنترل ساده یکی از قدرتمندترین کنترلهای کیفیت آزمایش دانهبندی است.
چرا تمیزکردن الک یک مرحله علمی است؟
تمیزکردن نباید با آسیبزدن به توری همراه باشد.
استفاده از ابزار فلزی سخت برای بیرونکشیدن ذرات از منافذ میتواند دهانهها را تغییر دهد.
در نتیجه:
[
Cleaning\ damage
\rightarrow
Aperture\ deformation
\rightarrow
PSD\ bias
]
به همین دلیل تمیزکردن باید با روشی انجام شود که دهانه و کشش توری را حفظ کند.
برای الکهای ریز، کنترل میکروسکوپی یا تصویربرداری دورهای نیز میتواند بخشی از برنامه QA/QC باشد.
جایگاه JIS در مطالعات مدرن ژاپن
اهمیت JIS A 1204 فقط تاریخی نیست.
مطالعات جدید ژاپنی همچنان از این استاندارد استفاده میکنند. برای مثال، یک مطالعه 2026 درباره اثر فرسایش و آشفتگی خاک در یک دامنه جنگلی در ژاپن، PSD را مطابق JIS A 1204 تعیین کرده و مجموعهای از الکهای 38، 19، 9.5، 4.75، 2، 0.85، 0.425، 0.25، 0.106 و 0.075 mm را به کار برده است.
همچنین پژوهش جدیدی در سال 2026 درباره حذف CO₂ با هوازدگی تقویتشده سرباره فولاد در خاک، PSD را مطابق JIS A 1204 اندازهگیری کرده است.
این نمونهها نشان میدهند که JIS A 1204 هنوز در تحقیقات پیشرفته ژاپن کاربرد عملی دارد.
یک نکته بسیار مهم درباره «بهروز بودن»
در حال حاضر، چند مرجع کلیدی که برای یک پروتکل علمی مدرن باید در نظر گرفته شوند عبارتاند از:
ASTM E11-24
برای مشخصات خود الک.
ASTM D6913/D6913M-17(2025)
برای دانهبندی خاک با الک.
ISO 3310-1:2016
برای الکهای توری سیمی فلزی؛ نسخه در 2022 تأیید شده و همچنان جاری است.
ISO 17892-4:2016
برای PSD خاک؛ نسخه در 2022 تأیید شده است.
JIS A 1204:2020
برای دانهبندی خاک در ژاپن؛ در 2024 مجدداً تأیید شده است.
بنابراین برای کار علمی در سال 2026، بهتر است این پنج مرجع در کنار یکدیگر دیده شوند.
مدل مفهومی پیشنهادی برای عدمقطعیت
برای یک مدل پیشرفته میتوان عدمقطعیت کلی را بهصورت تقریبی چنین نوشت:
[
u^2_{PSD}
u^2_{sampling}
+
u^2_{sieve}
+
u^2_{pretreatment}
+
u^2_{separation}
+
u^2_{weighing}
+
u^2_{calculation}
]
البته این رابطه در یک تحلیل متروژیکی رسمی باید با توجه به همبستگی مؤلفهها و مدل دقیق اندازهگیری توسعه یابد.
اما از نظر مفهومی بسیار مهم است:
الک تنها یکی از مؤلفههای uncertainty budget است.
نتیجهگیری اصلی
بررسی همزمان منابع آمریکایی، اروپایی و ژاپنی نشان میدهد که الک استیل آزمایشگاهی را نباید صرفاً یک ابزار مکانیکی برای جداکردن ذرات دانست.
الک بخشی از یک سیستم اندازهگیری چندمرحلهای است.
ASTM E11-24 نشان میدهد که دهانههای الک دارای مشخصات آماری و تلرانس هستند و برای بازرسی و کالیبراسیون سطوح مختلف اطمینان تعریف شده است.
ISO 3310-1 نیز الزامات فنی و آزمون الکهای توری فلزی را مشخص میکند.
ISO 17892-4 نشان میدهد که تعیین PSD خاک ممکن است نیازمند الک، رسوبسنجی یا ترکیب آنها باشد و انتخاب روش باید با توجه به ترکیب خاک انجام شود.
JIS A 1204:2020 نیز همین مسیر را در ژاپن دنبال کرده و در سال 2024 تأیید شده است.
مطالعات جدید نیز نشان میدهند که در بخشهای درشتتر، روشهای مختلف PSD معمولاً سازگاری بهتری دارند، اما با کاهش اندازه ذرات، اثر شکل، پراکندهسازی، پیشتیمار و مدل اندازهگیری افزایش مییابد.
بنابراین مهمترین اصل پیشنهادی این مقاله چنین است:
«دقت دانهبندی خاک از خود الک شروع میشود، اما در الک پایان نمییابد.»
پیشنهاد فنی نهایی برای یک آزمایشگاه حرفهای
برای دانهبندی خاک در سطح پژوهشی یا آزمایشگاه مرجع، مجموعه زیر پیشنهاد میشود:
مشخصات الک
- توری woven-wire با کیفیت test-sieve؛
- فولاد زنگنزن 304/304L یا 316/316L متناسب با محیط؛
- انطباق با ISO 3310-1 یا ASTM E11؛
- شماره سریال و قابلیت ردیابی؛
- گواهی انطباق؛
- در کارهای مرجع، گواهی بازرسی/کالیبراسیون؛
- قاب صلب و بدون تغییرشکل؛
- توری بدون موج، پارگی یا شلشدگی.
پروتکل خاک
- انتخاب استاندارد پیش از آزمایش؛
- ثبت پیشتیمار؛
- کنترل رطوبت؛
- کنترل جرم نمونه؛
- کنترل زمان و انرژی لرزش؛
- کنترل گرفتگی؛
- کنترل mass balance؛
- ثبت تمام دادههای خام.
برای خاکهای ریزدانه
بهتر است دانهبندی با روش ترکیبی:
Sieve + Sedimentation
یا در مطالعات تحقیقاتی پیشرفته:
Sieve + Sedimentation + Laser Diffraction
بررسی شود و اختلاف روشها گزارش گردد.
جدول انتخاب روش بر اساس هدف
هدف| روش پیشنهادی
شن و ماسه| الک استیل
خاک درشتدانه| الک
خاک مخلوط| الک + رسوبسنجی
خاک رسی| رسوبسنجی/روش مکمل
PSD سریع پژوهشی| Laser diffraction
کنترل مستقل ذرات درشت| تصویربرداری
آزمایش مرجع ژئوتکنیکی| ASTM/ISO/JIS استاندارد
پروژه بینالمللی| ISO + ASTM تطبیقی
آزمایشگاه مرجع| الک قابل ردیابی + QA/QC
