توری استیل بافت جناغی یا Stainless Steel Twill Weave Wire Mesh یکی از ساختارهای مهم و پرکاربرد در تولید توریهای سیمی صنعتی است. این نوع بافت به دلیل ترکیب مناسب استحکام مکانیکی، قابلیت فیلتراسیون، انعطافپذیری و امکان تولید مشهای ریز، در صنایع مختلف مورد استفاده قرار میگیرد.
بافت جناغی که در منابع انگلیسی با عنوان Twill Weave شناخته میشود، از الگوی خاصی برای درهمتنیدگی سیمهای تار و پود استفاده میکند. در رایجترین ساختار آن، یعنی 2/2 Twill، هر سیم پود از روی دو سیم تار و سپس از زیر دو سیم تار عبور میکند. تکرار و جابهجایی این الگو باعث ایجاد خطوط مورب مشخصی روی سطح توری میشود.
یکی از مهمترین ویژگیهای این ساختار آن است که در مقایسه با Plain Weave یا بافت ساده، امکان استفاده از سیمهایی با قطر نسبتاً بزرگتر را در مشهای ریز فراهم میکند. به همین دلیل توری استیل جناغی در بسیاری از کاربردهای صنعتی که همزمان به منفذ ریز و استحکام بالا نیاز دارند، گزینهای مناسب محسوب میشود.
---
بافت جناغی چیست؟
در ساخت توری سیمی، دو مجموعه سیم اصلی وجود دارد.
سیمهای تار (Warp Wires): سیمهایی که در راستای طول توری قرار دارند.
سیمهای پود (Weft یا Shute Wires): سیمهایی که در راستای عرض توری قرار میگیرند.
در بافت ساده یا Plain Weave، سیمهای تار و پود به صورت یکیدرمیان از روی یکدیگر عبور میکنند.
اما در بافت جناغی 2/2 Twill، سیم پود از روی دو سیم تار و سپس از زیر دو سیم تار عبور میکند. سیم بعدی با یک خانه جابهجایی همین الگو را ادامه میدهد.

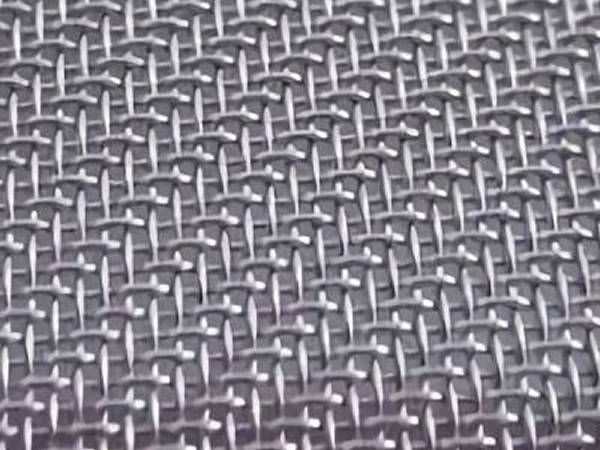

این جابهجایی باعث شکلگیری خطوط مورب روی سطح توری میشود و ظاهر مشخص بافت جناغی را ایجاد میکند.
بنابراین اگر توری استیل را از نزدیک مشاهده کنید، در بافت ساده معمولاً الگوی شطرنجی منظم مشاهده میشود، در حالی که در بافت جناغی خطوط مورب مشخصی روی سطح توری دیده میشود.
---
چرا از بافت جناغی استفاده میشود؟
مهمترین دلیل استفاده از بافت جناغی، قابلیت آن برای ایجاد ترکیبی مناسب از مش ریز و سیم نسبتاً ضخیم است.
در بافت ساده، زمانی که تعداد مش افزایش پیدا میکند، فضای موجود برای سیم کاهش مییابد و تولیدکننده معمولاً مجبور است از سیمهای بسیار نازک استفاده کند.
سیم بسیار نازک میتواند استحکام مکانیکی توری را کاهش دهد و در کاربردهایی که توری تحت فشار یا بار مکانیکی قرار میگیرد، محدودیت ایجاد کند.
ساختار Twill با تغییر نحوه عبور سیمها این امکان را فراهم میکند که در برخی مشخصات، از سیم با قطر بیشتر استفاده شود.
در نتیجه میتوان به ترکیبی از:
مش ریز + سیم ضخیمتر + استحکام مکانیکی مناسب
دست پیدا کرد.
البته باید توجه داشت که خود بافت جناغی باعث افزایش ذاتی استحکام فلز نمیشود. اگر دو توری از یک آلیاژ یکسان ساخته شوند، خواص متالورژیکی فولاد آنها تغییر نمیکند؛ مزیت اصلی ناشی از هندسه بافت و امکان استفاده از قطر سیم بیشتر است.
---

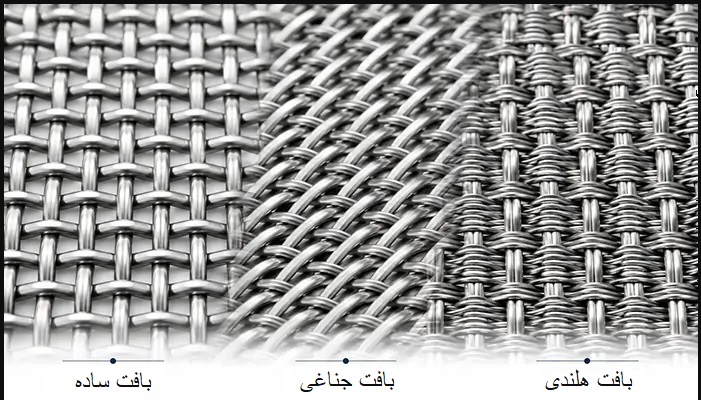

تفاوت بافت جناغی و بافت ساده
بافت ساده یا Plain Weave: در این ساختار سیمها به صورت یکیدرمیان از روی و زیر یکدیگر عبور میکنند. این بافت ساختاری منظم، پایدار و متداول دارد و برای طیف وسیعی از کاربردها استفاده میشود.
بافت جناغی یا Twill Weave: در این ساختار سیم از روی دو سیم و زیر دو سیم عبور میکند و با جابهجایی این الگو، خطوط مورب روی توری ایجاد میشود.
از نظر قطر سیم: بافت جناغی در بسیاری از مشهای ریز امکان استفاده از سیم ضخیمتر را نسبت به بافت ساده فراهم میکند.
از نظر انعطافپذیری: توری جناغی در برخی شرایط قابلیت تغییر شکل بیشتری نسبت به Plain Weave دارد.
از نظر استحکام: امکان استفاده از سیم با قطر بیشتر میتواند باعث افزایش ظرفیت مکانیکی توری شود.
از نظر کاربرد: هر دو نوع بافت در فیلتراسیون و Screening استفاده میشوند، اما Twill در بسیاری از کاربردهای مش ریز و فیلتراسیون دقیق مزیت دارد.
---
ارتباط Mesh Count، قطر سیم و اندازه منفذ
یکی از مهمترین نکات در انتخاب توری استیل جناغی این است که Mesh Count به تنهایی اندازه واقعی سوراخ توری را مشخص نمیکند.
سه پارامتر اصلی عبارتاند از:
Mesh Count: تعداد مش
Wire Diameter: قطر سیم
Aperture: اندازه دهانه آزاد
برای یک ساختار مربعی ایدهآل، گام شبکه از مجموع قطر سیم و اندازه دهانه تشکیل میشود:
[
P=a+d
]
در این رابطه، P گام شبکه، a اندازه دهانه و d قطر سیم است.
تعداد مش نیز تقریباً از رابطه زیر به دست میآید:
[
M=\frac{25.4}{a+d}
]
البته توری واقعی میتواند به دلیل شرایط بافت، تغییر شکل سیم در محل تقاطعها، عملیات Calendering و تلرانس تولید با مقدار تئوری تفاوت داشته باشد.
به همین دلیل هنگام سفارش توری جناغی، بهتر است مشخصات کامل محصول درخواست شود و تنها به عبارت «توری استیل ۲۰۰ مش» اکتفا نشود.
---
چرا Mesh Count به تنهایی کافی نیست؟
فرض کنید دو توری هر دو 200 Mesh باشند.
اگر قطر سیم یکی از آنها بیشتر باشد، دهانه آزاد آن کوچکتر خواهد بود. در نتیجه این دو توری، با وجود Mesh Count یکسان، عملکرد یکسانی نخواهند داشت.
برای مثال، افزایش قطر سیم باعث کاهش اندازه دهانه و کاهش Open Area میشود.
بنابراین یک Specification حرفهای بهتر است شامل اطلاعاتی مانند موارد زیر باشد:
جنس: AISI 316L Stainless Steel
نوع بافت: 2/2 Twill Weave
تعداد مش: 200 Mesh
قطر سیم: مقدار دقیق بر حسب میلیمتر
اندازه دهانه: Aperture واقعی
سطح باز: Open Area
در کاربردهای فیلتراسیون دقیق، بهتر است Filtration Rating یا Absolute Aperture نیز مشخص شود.
---
سطح باز یا Open Area در توری جناغی
Open Area به درصد سطح توری گفته میشود که فضای باز برای عبور سیال را تشکیل میدهد.
این پارامتر یکی از عوامل مهم در تعیین ظرفیت عبور هوا یا سیال و افت فشار است.
به طور کلی، افزایش سطح باز میتواند عبور سیال را آسانتر کرده و افت فشار را کاهش دهد؛ اما عملکرد واقعی فیلتر تنها به Open Area وابسته نیست.
قطر سیم، اندازه منافذ، ضخامت توری، سرعت جریان، ویسکوزیته سیال، شکل هندسی منافذ، میزان گرفتگی و نوع بافت نیز بر رفتار جریان تأثیر دارند.
به همین دلیل در طراحی یک سیستم فیلتراسیون صنعتی، نمیتوان تنها بر اساس درصد سطح باز تصمیمگیری کرد.
---
توری جناغی معمولی و جناغی هلندی
یکی از نکات مهم در صنعت توری این است که Twill Weave با Twill Dutch Weave یکسان نیست.
در Twill Square Weave یا توری جناغی مربعی، سیمهای تار و پود معمولاً قطرهای مشابه یا نزدیک به هم دارند و ساختار حاصل دارای منافذ تقریباً مربعی است.
این نوع توری برای کاربردهایی مانند Screening، Separation و Filtration استفاده میشود.
در Twill Dutch Weave یا توری جناغی هلندی، قطر و تعداد سیمهای تار و پود متفاوت است و ساختار بسیار متراکمتری ایجاد میشود.
این ساختار برای فیلتراسیون بسیار ریز مناسب است و در کاربردهایی که فیلتر باید در برابر اختلاف فشار بالا مقاومت کند، اهمیت ویژهای دارد.
بنابراین اگر هدف تولید یا خرید یک فیلتر با دقت بسیار بالا باشد، باید مشخص شود که منظور Twill Square است یا Twill Dutch.
---
توری استیل جناغی برای فیلتراسیون
یکی از مهمترین کاربردهای بافت جناغی، استفاده در سیستمهای فیلتراسیون است.
مزیت اصلی این ساختار در فیلتراسیون، امکان ایجاد ترکیبی از دهانههای ریز و استحکام مکانیکی مناسب است.
این ویژگی زمانی اهمیت بیشتری پیدا میکند که فیلتر تحت اختلاف فشار کار کند یا در طول عمر خود چندین بار شسته و تمیز شود.
توریهای جناغی در ساخت موارد زیر مورد استفاده قرار میگیرند:
Filter Discs: دیسکهای فیلتر
Filter Cartridges: کارتریجهای فیلتر
Filter Elements: عناصر فیلتراسیون
Screen Packs: پکیجهای توری
Hydraulic Filters: فیلترهای هیدرولیک
Gas Filters: فیلترهای گاز
Process Filters: فیلترهای فرآیندی
در صنایع پلیمر نیز توریهای دقیق جناغی و بهخصوص Twill Dutch برای فیلتراسیون مذاب پلیمر یا Polymer Melt Filtration کاربرد دارند.
---
رفتار مکانیکی توری جناغی
توری استیل جناغی را باید به عنوان یک ساختار شبکهای در نظر گرفت، نه صرفاً مجموعهای از سیمهای منفرد.
رفتار مکانیکی آن به عوامل مختلفی مانند جنس سیم، قطر سیم، تعداد مش، هندسه بافت، نقاط تقاطع، میزان تغییر شکل و جهت اعمال نیرو بستگی دارد.
یکی از ویژگیهای ساختار جناغی، قابلیت تغییر شکل نسبی بیشتر در جهت مورب است.
این ویژگی در بعضی عملیات شکلدهی میتواند مفید باشد؛ اما در کاربردهایی که ثبات ابعادی بسیار بالا مورد نیاز است، باید مورد توجه قرار گیرد.
---
انعطافپذیری و شکلپذیری
ساختار مورب بافت جناغی باعث میشود شبکه در برخی شرایط قابلیت تغییر شکل بیشتری نسبت به Plain Weave داشته باشد.
این ویژگی میتواند در ساخت فیلترهایی که باید روی سطوح منحنی نصب شوند یا در فرآیندهای Forming مورد استفاده قرار گیرند، مزیت محسوب شود.
از طرف دیگر، همین قابلیت تغییر شکل ممکن است در کاربردهایی که Dimensional Stability اهمیت بسیار زیادی دارد، یک محدودیت باشد.
بنابراین انتخاب بین بافت جناغی و بافت ساده باید بر اساس شرایط واقعی کار انجام شود.
---
انتخاب جنس استیل برای بافت جناغی
بافت جناغی را میتوان با آلیاژهای مختلف تولید کرد، اما فولادهای زنگنزن یکی از متداولترین مواد برای این ساختار هستند.
استیل 304 و 304L
AISI 304 و 304L از پرکاربردترین گریدها برای تولید توری استیل هستند.
این گریدها برای بسیاری از کاربردهای عمومی صنعتی، صنایع غذایی، Screening و برخی فرآیندهای شیمیایی مناسب هستند.
استیل 316 و 316L
AISI 316 و 316L در بسیاری از محیطهای خورنده گزینه مناسبتری محسوب میشوند.
وجود مولیبدن در ترکیب 316 باعث افزایش مقاومت آن در برابر برخی انواع خوردگی موضعی، بهخصوص در محیطهای حاوی کلراید، نسبت به 304 میشود.
به همین دلیل 316L Stainless Steel Twill Mesh در بسیاری از کاربردهای فیلتراسیون صنعتی و فرآیندی استفاده میشود.
---
مزایای توری استیل بافت جناغی
امکان استفاده از سیم ضخیمتر: در بسیاری از مشهای ریز، ساختار جناغی اجازه استفاده از قطر سیم بالاتر را میدهد.
استحکام مکانیکی مناسب: قطر سیم بالاتر میتواند ظرفیت تحمل بار توری را افزایش دهد.
مقاومت در برابر خوردگی: استفاده از Stainless Steel، بسته به گرید انتخابی، مقاومت مناسبی در برابر خوردگی ایجاد میکند.
دوام بالا: توری استیل جناغی در بسیاری از شرایط صنعتی عمر کاری مناسبی دارد.
قابلیت شستوشو: امکان تمیزکاری و استفاده مجدد یکی از مزایای مهم توری فلزی است.
مناسب برای فیلتراسیون دقیق: ساختار جناغی برای بسیاری از کاربردهای مش ریز و فیلتراسیون مناسب است.
قابلیت تولید مشهای بسیار ریز: تولیدکنندگان تخصصی میتوانند توریهای جناغی را در Mesh Countهای بسیار بالا تولید کنند.
انعطافپذیری مناسب: ساختار مورب میتواند در برخی عملیات شکلدهی مزیت ایجاد کند.
---
محدودیتهای بافت جناغی
کاهش Open Area: استفاده از سیم ضخیمتر میتواند سطح باز توری را کاهش دهد.
احتمال افزایش افت فشار: در شرایط یکسان، کاهش سطح باز میتواند باعث افزایش افت فشار شود.
تغییر شکل مورب: بافت جناغی در برخی شرایط نسبت به Plain Weave تغییر شکل مورب بیشتری دارد.
هزینه تولید بالاتر در مشهای بسیار ریز: تولید توریهای بسیار ریز با تلرانس دقیق به تجهیزات و کنترل فرآیند پیشرفته نیاز دارد.
به همین دلیل انتخاب بافت باید بر اساس یک موازنه مهندسی میان Filtration Efficiency، Strength، Open Area، Pressure Drop و Cost انجام شود.
---
کاربردهای توری استیل جناغی
صنایع شیمیایی
توری جناغی در جداسازی ذرات، فیلتراسیون مواد شیمیایی و ساخت عناصر فیلتر کاربرد دارد.
صنایع نفت و گاز
از این توری در فیلترهای هیدرولیک، فیلتر سوخت، فیلتراسیون گاز و برخی تجهیزات جداسازی استفاده میشود.
صنایع غذایی
توری استیل به دلیل قابلیت شستوشو و مقاومت خوردگی در Screening، Separation و Filtration مورد استفاده قرار میگیرد.
صنایع دارویی
در سیستمهای فیلتراسیون و جداسازی که مقاومت خوردگی، تمیزی و قابلیت شستوشو اهمیت دارد، استفاده از Stainless Steel Mesh رایج است.
صنایع پلیمر
یکی از کاربردهای تخصصی بافت جناغی، Polymer Melt Filtration است.
در فرآیندهای Extrusion و تولید الیاف مصنوعی، توریهای دقیق فلزی برای حذف ذرات و آلودگیهای موجود در مذاب پلیمر مورد استفاده قرار میگیرند.
---
استانداردهای توری سیمی بافتهشده
برای تعریف و کنترل مشخصات توریهای صنعتی، استانداردهای بینالمللی اهمیت زیادی دارند.
یکی از مهمترین استانداردها:
ISO 9044 — Industrial woven wire cloth — Technical requirements and tests
این استاندارد الزامات فنی و روشهای آزمون توریهای سیمی صنعتی را مشخص میکند.
در آمریکا نیز:
ASTM E2016 — Standard Specification for Industrial Woven Wire Cloth
از استانداردهای مهم این حوزه محسوب میشود.
استفاده از این استانداردها به تولیدکننده و خریدار کمک میکند تا پارامترهایی مانند اندازه دهانه، قطر سیم، تلرانسها و مشخصات ساخت را به صورت دقیق تعریف کنند.
---
بافت جناغی در صنعت جهانی
بافت جناغی یک ساختار شناختهشده در صنعت جهانی Wire Cloth است و در بازارهای آمریکا، اروپا و ژاپن با مشخصات فنی مشابهی تولید میشود.
در منابع آمریکایی، Twill Square به عنوان ساختاری معرفی میشود که امکان استفاده از قطر سیم بزرگتر را در مقایسه با Plain Square فراهم میکند.
در آلمان، 2/2 Twill را در کنار Plain Weave به عنوان یکی از ساختارهای اصلی توریهای صنعتی معرفی میکنند.
در بریتانیا نیز توریهای Twill و Dutch Weave برای کاربردهای فیلتراسیون صنعتی تولید و عرضه میشوند.
در ژاپن، بافت جناغی با عنوان 綾織 (Ayaori) شناخته میشود و برای تولید توریهای استیل با Mesh Count بسیار بالا مورد استفاده قرار میگیرد.
---
آیا بافت جناغی همان Herringbone است؟
این سؤال از نظر نامگذاری صنعتی اهمیت زیادی دارد.
در بازار فارسی، اصطلاح «جناغی» گاهی برای چند نوع بافت مختلف استفاده میشود؛ اما از نظر فنی باید میان Twill و Herringbone Twill تفاوت گذاشت.
در Twill معمولی، خطوط مورب بافت در یک جهت ادامه پیدا میکنند.
در Herringbone Twill، جهت خطوط مورب در فواصل مشخص تغییر میکند و الگویی شبیه استخوان ماهی یا حرف V ایجاد میشود.
بنابراین اگر منظور یک توری صنعتی با الگوی استاندارد Over Two / Under Two باشد، عبارت مناسب انگلیسی:
Stainless Steel 2/2 Twill Weave Wire Mesh
است.
اما اگر الگوی بافت واقعاً به صورت V شکل و برگشتدار باشد، عبارت:
Stainless Steel Herringbone Twill Wire Mesh
دقیقتر خواهد بود.
---
هنگام خرید توری استیل جناغی چه مشخصاتی باید اعلام شود؟
برای سفارش دقیق، بهتر است مشخصات توری به صورت کامل اعلام شود.
جنس یا Material Grade: مانند 304، 304L، 316 یا 316L
نوع بافت یا Weave Type: مانند 2/2 Twill
تعداد مش یا Mesh Count: تعداد مش در واحد طول
قطر سیم یا Wire Diameter: قطر دقیق سیم بر حسب میلیمتر
اندازه دهانه یا Aperture: اندازه واقعی فضای باز
سطح باز یا Open Area: درصد سطح باز توری
ضخامت یا Thickness: ضخامت واقعی توری
درجه فیلتراسیون یا Filtration Rating: در صورت استفاده به عنوان فیلتر
تلرانس یا Tolerance: محدوده مجاز تغییرات ابعادی
پرداخت سطح یا Surface Finish: نوع پرداخت نهایی
این اطلاعات بسیار دقیقتر از سفارش صرفاً بر اساس Mesh Count هستند.
---
جمعبندی
توری استیل بافت جناغی یا Stainless Steel Twill Weave Wire Mesh یکی از ساختارهای مهم در صنعت تولید توریهای سیمی و تجهیزات فیلتراسیون است.
مهمترین ویژگی بافت جناغی، امکان ایجاد ترکیبی مناسب از مش ریز، قطر سیم بالاتر و استحکام مکانیکی مناسب است. همین ویژگی باعث شده این ساختار در کاربردهای صنعتی، بهخصوص فیلتراسیون و جداسازی ذرات، جایگاه مهمی داشته باشد.
در کاربردهای عمومی میتوان از Twill Square استفاده کرد، در حالی که برای فیلتراسیون بسیار دقیق و شرایطی که فیلتر تحت اختلاف فشار بالا قرار دارد، Twill Dutch Weave معمولاً گزینه تخصصیتری است.
انتخاب گرید استیل نیز باید متناسب با شرایط محیطی انجام شود. 304 و 304L برای بسیاری از کاربردهای عمومی مناسب هستند، در حالی که 316 و 316L در بسیاری از محیطهای خورنده و حاوی کلراید عملکرد مناسبتری دارند.
در نهایت، انتخاب یک توری جناغی مناسب نباید فقط بر اساس تعداد مش انجام شود. Mesh Count، Wire Diameter، Aperture، Open Area، Weave، Material Grade و Filtration Rating باید در کنار یکدیگر بررسی شوند.
به همین دلیل در طراحی و خرید توریهای صنعتی، شناخت صحیح بافت جناغی (Twill Weave) میتواند تأثیر مستقیمی بر عملکرد، دوام و راندمان نهایی سیستم داشته باشد.
