توری استیل بافت هلندی چیست و چه نقشی در اکسترودر و فیلتراسیون مذاب پلیمر دارد؟
اگر در صنعت پلاستیک و اکستروژن فعالیت داشته باشید، احتمالاً با اصطلاحاتی مانند Dutch Weave، Hollander Weave، Reverse Dutch، Screen Pack و Extruder Screen برخورد کردهاید. اما تفاوت این توریها با توریهای معمولی چیست و چرا در بعضی از خطوط اکستروژن، استفاده از توری بافت هلندی اهمیت زیادی پیدا میکند؟
توری استیل بافت هلندی یکی از انواع تخصصی Wire Mesh است که برای فیلتراسیون دقیق، بهویژه در شرایط فشار و دمای بالا، طراحی شده است. ساختار خاص این توری باعث میشود بتواند منافذ بسیار ریز را در کنار استحکام مکانیکی مناسب ایجاد کند؛ ویژگیای که آن را به گزینهای مهم در فیلتراسیون مذاب پلیمر تبدیل کرده است.
در این مطلب با ساختار Dutch Weave، انواع آن، نحوه عملکرد آن در اکسترودر و مهمترین کاربردهایش آشنا میشویم.
---
توری استیل بافت هلندی چیست؟
در هر توری بافتهشده دو جهت اصلی وجود دارد:
Warp یا تار: سیمهایی که در راستای طول توری قرار دارند.
Weft یا Shute یا پود: سیمهایی که در راستای عرض توری قرار میگیرند.
در توریهای معمولی مانند Plain Weave، قطر سیمها و تعداد سیمها در دو جهت معمولاً به یکدیگر نزدیک است و در نتیجه منافذی تقریباً مربعی شکل ایجاد میشود.
اما در Dutch Weave شرایط متفاوت است.
در این نوع بافت، معمولاً قطر سیمها و تراکم آنها در دو جهت متفاوت است. سیمهای یک جهت ضخیمتر و سیمهای جهت دیگر ظریفتر و متراکمتر هستند.
نتیجه این ساختار ایجاد منافذی بسیار ریز و غیرمربع است که برای فیلتراسیون دقیق مناسب هستند.
در واقع یکی از مهمترین مزایای Dutch Weave این است که میتواند فیلتراسیون ریز را با استحکام مکانیکی بالا ترکیب کند.
---
چرا از Dutch Weave در فیلتراسیون استفاده میشود؟
فرض کنید بخواهیم با یک توری Plain معمولی به فیلتراسیون بسیار ریز برسیم. در این حالت معمولاً باید از سیمهایی با قطر بسیار کم استفاده کنیم.
هرچه سیم ظریفتر شود، احتمال:
- تغییر شکل؛
- پارگی؛
- کاهش استحکام؛
- آسیب در اثر فشار؛
- کاهش عمر کاری
بیشتر میشود.
ساختار Dutch این مشکل را تا حد زیادی کنترل میکند.
در این بافت، سیمهای ضخیمتر میتوانند نقش مکانیکی و استحکامی داشته باشند و سیمهای ظریف و متراکم، وظیفه اصلی فیلتراسیون را انجام دهند.
به همین دلیل Dutch Weave برای کاربردهایی که هم فیلتراسیون دقیق و هم مقاومت مکانیکی بالا مورد نیاز است، بسیار مناسب است.
---
انواع بافت هلندی
Dutch Weave یک نوع بافت واحد نیست و انواع مختلفی دارد که هرکدام برای شرایط خاصی مناسب هستند.
Plain Dutch Weave
در Plain Dutch Weave یا PDW، ساختار کلی بافت شبیه Plain است، اما قطر و تراکم سیمها در دو جهت متفاوت است.
این نوع توری برای:
- Screen Pack؛
- Filter Disc؛
- Polymer Melt Filtration؛
- Cartridge Filter
کاربرد دارد.
Plain Dutch زمانی گزینه مناسبی است که به فیلتراسیون دقیق همراه با استحکام مناسب نیاز داشته باشیم.
---
Twilled Dutch Weave
Twilled Dutch Weave ترکیبی از Dutch Weave و ساختار Twill است.
در این ساختار سیمها با الگوی مورب روی یکدیگر قرار میگیرند. این روش امکان استفاده از تعداد بیشتری سیم ظریف در یک سطح را فراهم میکند.
در نتیجه میتوان به:
- فیلتراسیون بسیار ریز؛
- استحکام بالا؛
- مقاومت مناسب در برابر فشار؛
- قابلیت استفاده در Filtration تحت فشار بالا
دست یافت.
---
Reverse Dutch Weave
در Reverse Dutch Weave یا RDW، آرایش سیمهای ضخیم و ظریف نسبت به Dutch معمولی تغییر میکند.
این ساختار بهخصوص برای کاربردهایی که توری باید تحت کشش یا حرکت مداوم قرار داشته باشد اهمیت دارد.
یکی از مهمترین کاربردهای Reverse Dutch، استفاده بهعنوان Filter Belt در Continuous Screen Changer است.
---
Reverse Dutch Twill
Reverse Dutch Twill یا RDTW ترکیبی از Reverse Dutch و Twill است.
این نوع بافت برای شرایطی مناسب است که همزمان به:
- فیلتراسیون دقیق؛
- استحکام مکانیکی بالا؛
- پایداری منافذ؛
- مقاومت در برابر فشار تفاضلی؛
- عملکرد مناسب در سیستمهای پیوسته
نیاز باشد.
---
تفاوت انواع بافت Dutch در یک نگاه
Plain Weave: استحکام متوسط | فیلتراسیون متوسط | افت فشار نسبتاً پایین | مناسب برای فیلتراسیون عمومی
Twill Weave: استحکام خوب | فیلتراسیون خوب | افت فشار متوسط | مناسب برای فیلتراسیون ریز
Plain Dutch: استحکام زیاد | فیلتراسیون زیاد | افت فشار متوسط | مناسب برای Melt Filtration و Screen Pack
Twilled Dutch: استحکام بسیار زیاد | فیلتراسیون بسیار زیاد | افت فشار متوسط تا زیاد | مناسب برای فیلتراسیون بسیار ریز
Reverse Dutch: استحکام بسیار زیاد | فیلتراسیون زیاد | افت فشار متوسط | مناسب برای Filter Belt و Screen Changer
Reverse Dutch Twill: استحکام بسیار زیاد | فیلتراسیون بسیار زیاد | افت فشار متوسط تا زیاد | مناسب برای Continuous Screen Changer
البته عملکرد واقعی هر توری به مشخصات ساخت، قطر سیم، Aperture، سطح فیلتر، ویسکوزیته پلیمر و شرایط فرآیند بستگی دارد.
---
نقش توری هلندی در اکسترودر چیست؟
در اکسترودر، توری معمولاً در مجموعه Screen Pack یا Screen Changer قرار میگیرد و وظیفه اصلی آن تصفیه مذاب قبل از ورود به Die است.
اما عملکرد آن فقط به حذف ذرات محدود نمیشود.
حذف آلودگی از مذاب
یکی از مهمترین وظایف Screen Pack حذف ناخالصیهایی مانند:
- ذرات فلزی؛
- کاغذ؛
- چوب؛
- پلیمر ذوبنشده؛
- Gel؛
- Carbonized Polymer؛
- مواد خارجی؛
- ذرات تخریبشده
است.
این موضوع در خطوطی که از مواد بازیافتی استفاده میکنند اهمیت بیشتری دارد.
---
ایجاد Back Pressure
وقتی مذاب از Screen Pack عبور میکند، توری در برابر جریان مقاومت ایجاد میکند و در نتیجه فشار در قسمت بالادست افزایش مییابد.
این Back Pressure کنترلشده میتواند به بهبود:
- اختلاط پلیمر؛
- Dispersing؛
- Homogenization؛
- ذوب کاملتر؛
- توزیع Masterbatch
کمک کند.
بنابراین Screen Pack بخشی از فرآیند اکستروژن است و نباید آن را صرفاً یک قطعه مصرفی در نظر گرفت.
---
Screen Pack چیست و چرا چندلایه است؟
در بسیاری از اکسترودرها، یک توری بهتنهایی استفاده نمیشود.
یک ساختار متداول میتواند به شکل زیر باشد:
Coarse → Intermediate → Fine Dutch → Intermediate → Coarse
به عنوان مثال:
20 / 60 / Dutch 100 / 60 / 20
در این ساختار، لایه Fine وظیفه اصلی فیلتراسیون را بر عهده دارد و لایههای دیگر از آن در برابر فشار و تغییر شکل محافظت میکنند.
استفاده از Dutch بهعنوان لایه Fine باعث میشود بتوان به فیلتراسیون ریز، بدون استفاده از سیمهای بسیار شکننده، دست پیدا کرد.
---
کاربرد Dutch Weave در بازیافت پلاستیک
در خطوط Recycling، مواد اولیه معمولاً نسبت به پلیمر Virgin آلودگی بیشتری دارند.
مواد بازیافتی ممکن است حاوی:
- پلیمرهای مختلف؛
- کاغذ؛
- آلومینیوم؛
- خاک؛
- مواد معدنی؛
- فلز؛
- Gel؛
- پلیمر تخریبشده
باشند.
به همین دلیل، سیستم فیلتراسیون در خطوط بازیافت اهمیت بسیار زیادی دارد.
Dutch و Reverse Dutch میتوانند در Screen Pack یا Filter Belt برای کنترل این آلودگیها استفاده شوند.
---
کاربرد در تولید فیلم و ورق
در Blown Film، Cast Film و Sheet Extrusion وجود ذرات و Gel در مذاب میتواند باعث ایجاد:
- Fish Eye؛
- نقطه و لکه؛
- نقص سطحی؛
- پارگی فیلم؛
- نقاط ضعیف؛
- کاهش کیفیت ظاهری
شود.
فیلتراسیون مناسب مذاب میتواند میزان این مشکلات را کاهش دهد.
در این کاربردها انتخاب توری باید بهگونهای باشد که بین دقت فیلتراسیون و افت فشار تعادل ایجاد شود.
---
کاربرد در تولید الیاف مصنوعی
در تولید الیاف، آلودگیهای بسیار ریز میتوانند روی عملکرد Spinneret و کیفیت فیلامنت تأثیر بگذارند.
مشکلاتی مانند:
- گرفتگی؛
- افزایش فشار؛
- شکست فیلامنت؛
- نوسان کیفیت؛
- تغییر یکنواختی محصول
میتوانند با فیلتراسیون نامناسب تشدید شوند.
به همین دلیل در Fiber Extrusion، انتخاب دقیق Screen بسیار مهم است.
---
کاربرد در Compounding و Masterbatch
در فرآیند Compounding و تولید Masterbatch، مذاب حاوی مواد مختلفی است.
Screen Pack میتواند در:
- حذف ذرات خارجی؛
- کنترل ذرات Agglomerated؛
- محافظت از Die؛
- بهبود یکنواختی جریان
نقش داشته باشد.
در اینجا نیز انتخاب Mesh و نوع بافت باید متناسب با ماده و شرایط فرآیند انجام شود.
---
کاربرد در Pipe و Profile Extrusion
در تولید لوله و پروفیل، وجود ذرات خارجی میتواند باعث:
- نقص سطح؛
- نوسان فشار؛
- گرفتگی Die؛
- کاهش کیفیت محصول؛
- ناپایداری خروجی
شود.
توری Dutch میتواند بهعنوان لایه Fine در Screen Pack مورد استفاده قرار گیرد و به حذف ذرات ریز کمک کند.
---
کاربرد در Wire & Cable Coating
در پوششدهی سیم و کابل، یکنواختی لایه پلیمر بسیار مهم است.
وجود ذرات خارجی در مذاب میتواند باعث ایجاد:
- نقاط ضعیف؛
- نقص سطح؛
- پارگی پوشش؛
- کاهش کیفیت ظاهری
شود.
به همین دلیل Melt Filtration یکی از بخشهای مهم این فرآیند است.
---

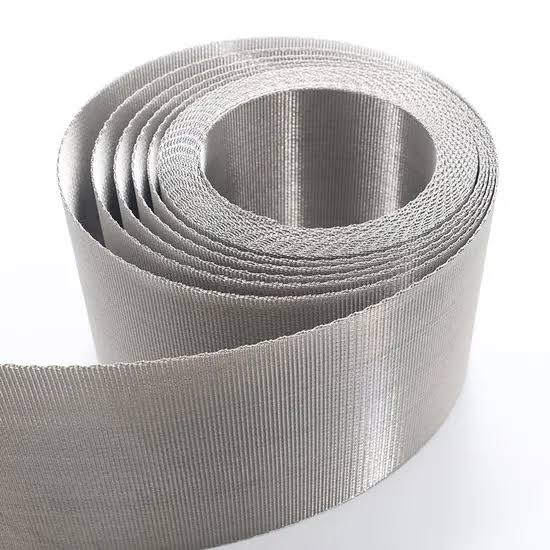

Reverse Dutch چه نقشی در Screen Changer دارد؟
در سیستمهای Continuous Screen Changer، بهجای توقف خط برای تعویض توری، یک Filter Belt بهصورت پیوسته حرکت میکند.
بهصورت ساده:
Extruder → Melt → Screen Changer → Filter Belt → Die
در چنین سیستمی توری باید علاوه بر قابلیت فیلتراسیون:
- مقاومت کششی بالا داشته باشد؛
- تحت فشار پاره نشود؛
- تغییر شکل ندهد؛
- در حین حرکت پایدار باقی بماند؛
- منافذ خود را حفظ کند.
به همین دلیل Reverse Dutch و Reverse Dutch Twill در این نوع سیستمها اهمیت زیادی دارند.
---
رابطه توری و افت فشار
یکی از مهمترین نکات در انتخاب Screen این است که:
«ریزترین توری همیشه بهترین توری نیست.»
هرچه توری متراکمتر و فیلتراسیون آن ریزتر شود، معمولاً مقاومت جریان و افت فشار افزایش پیدا میکند.
افزایش بیش از حد Pressure Drop میتواند باعث:
- افزایش فشار اکسترودر؛
- کاهش ظرفیت تولید؛
- افزایش مصرف انرژی؛
- Blind شدن سریع Screen؛
- ناپایداری فرآیند
شود.
بنابراین طراحی Screen باید بر اساس یک تعادل مناسب بین:
Filtration Efficiency ↔ Pressure Drop
انجام شود.
---
چرا Mesh Number بهتنهایی معیار مناسبی نیست؟
یکی از اشتباهات رایج هنگام خرید توری اکسترودر این است که فقط گفته شود:
«توری استیل 100 مش میخواهم.»
اما دو توری 100 Mesh میتوانند عملکرد کاملاً متفاوتی داشته باشند.
مشخصات دیگری مانند:
- قطر سیم؛
- نوع بافت؛
- Aperture؛
- Open Area؛
- Micron Rating؛
- جنس استیل؛
- استحکام مکانیکی
باید مشخص شوند.
به همین دلیل:
Mesh Count ≠ Micron Rating
و نباید تنها با استفاده از عدد مش، عملکرد یک توری را ارزیابی کرد.
---
نمونه ساختارهای Dutch
در بازار صنعتی ساختارهایی مانند موارد زیر دیده میشوند:
24*110
30*115
40*200
70*250
70*350
80*400
200*600
80*700
165*1400
این مقادیر نمونه هستند و مقدار واقعی فیلتراسیون باید براساس دیتاشیت سازنده و روش آزمون مشخص شود.
---
نمونه ساختارهای Reverse Dutch
در Reverse Dutch نیز ساختارهایی مانند:
48/10: حدود 400 میکرون
72/15: حدود 250 تا 300 میکرون
132/18: حدود 160 تا 175 میکرون
152/30: حدود 115 تا 130 میکرون
250/40: حدود 75 تا 90 میکرون
دیده میشود.
این مقادیر نیز باید با مشخصات فنی سازنده تطبیق داده شوند.
---
انتخاب جنس توری استیل
یکی از رایجترین انتخابها SS304 و SS316 هستند.
SS304 / 304L
برای بسیاری از کاربردهای عمومی اکستروژن مناسب است.
SS316 / 316L
در شرایطی که مقاومت خوردگی بیشتری مورد نیاز باشد، انتخاب مناسبتری است.
برای شرایط خاص و محیطهای خورندهتر نیز میتوان از آلیاژهای مقاومتر استفاده کرد.
انتخاب جنس باید بر اساس:
دمای فرآیند + نوع پلیمر + افزودنیها + شرایط شیمیایی + فشار + عمر مورد انتظار
انجام شود.
---
چگونه توری مناسب اکسترودر را انتخاب کنیم؟
برای انتخاب صحیح توری، بهتر است ابتدا اطلاعات زیر مشخص شود:
نوع پلیمر: PP، PE، PET، PA، PVC، ABS، PS، TPU و غیره.
دمای مذاب: دمای فرآیند روی ویسکوزیته و عملکرد توری اثر دارد.
ویسکوزیته: پلیمرهای با ویسکوزیته بالاتر معمولاً نسبت به افت فشار حساستر هستند.
میزان آلودگی: مواد Virgin و Recycled نیازهای یکسانی ندارند.
اندازه ذرات: باید مشخص شود چه اندازهای از آلودگی باید حذف شود.
ظرفیت تولید: دبی اکسترودر تأثیر مستقیمی بر سطح مورد نیاز فیلتر دارد.
فشار مجاز: حداکثر Pressure Drop قابل قبول باید مشخص باشد.
نوع Screen Changer: Manual، Hydraulic، Slide Plate، Continuous Belt یا Backflush.
پس از مشخصشدن این پارامترها میتوان نوع مناسب توری را انتخاب کرد.
---
یک مثال ساده از انتخاب Screen Pack
فرض کنیم یک خط اکستروژن PP بازیافتی داریم که برای تولید فیلم استفاده میشود.
به دلیل وجود آلودگی نسبتاً زیاد، استفاده از یک توری بسیار ریز بهتنهایی میتواند باعث Blind شدن سریع Screen و افزایش فشار شود.
یک ساختار چندلایه میتواند به شکل زیر طراحی شود:
Coarse Support
↓
Intermediate Filter
↓
Fine Dutch
↓
Intermediate Filter
↓
Coarse Support
اگر خط مجهز به Continuous Screen Changer باشد، استفاده از Reverse Dutch یا Reverse Dutch Twill بهعنوان Filter Belt نیز میتواند گزینه مناسبی باشد.
البته انتخاب نهایی باید براساس دبی، فشار، ویسکوزیته، نوع آلودگی و مشخصات واقعی خط انجام شود.
---
اشتباهات رایج در انتخاب توری اکسترودر
انتخاب توری فقط بر اساس Mesh
Mesh بهتنهایی مشخصکننده عملکرد توری نیست.
انتخاب ریزترین توری ممکن
توری بیش از حد ریز ممکن است سریع Blind شود و افت فشار زیادی ایجاد کند.
استفاده از یک توری برای تمام لایههای Screen Pack
هر لایه باید متناسب با وظیفه خود انتخاب شود.
نادیده گرفتن Pressure Drop
افت فشار بیش از حد میتواند ظرفیت و پایداری خط را کاهش دهد.
عدم توجه به نوع Screen Changer
توری مناسب برای یک Filter Disc الزاماً برای Filter Belt مناسب نیست.
اشتباه گرفتن Nominal و Absolute Filtration
این دو مشخصه باید براساس روش آزمون و استاندارد سازنده مقایسه شوند.
انتخاب اشتباه جنس استیل
انتخاب آلیاژ باید متناسب با دما و شرایط شیمیایی فرآیند باشد.
---
جمعبندی
توری استیل بافت هلندی یکی از مهمترین انواع توریهای مهندسیشده برای فیلتراسیون دقیق تحت فشار است.
ساختار ویژه آن باعث میشود بتواند دو ویژگی مهم را همزمان ارائه دهد:
فیلتراسیون ریز + استحکام مکانیکی بالا
به همین دلیل Dutch Weave در بسیاری از کاربردهای صنعت پلیمر از جمله:
Screen Pack، Extruder Screen، Melt Filtration، Screen Changer، Plastic Recycling، Blown Film، Cast Film، Sheet Extrusion، Fiber Extrusion، Compounding، Masterbatch، Pipe & Profile و Wire & Cable Coating
کاربرد دارد.
در میان انواع مختلف نیز هرکدام نقش مشخصی دارند. Plain Dutch برای فیلتراسیون دقیق، Twilled Dutch برای فیلتراسیون ریزتر و فشار بالاتر، و Reverse Dutch و Reverse Dutch Twill بهخصوص برای سیستمهای پیوسته و Filter Belt اهمیت دارند.
مهمترین نکته در انتخاب توری این است که صرفاً به عدد Mesh یا Micron توجه نکنیم. یک توری مناسب باید متناسب با نوع پلیمر، میزان آلودگی، دبی اکسترودر، فشار، دمای مذاب، ویسکوزیته، نوع Screen Changer و عمر مورد انتظار انتخاب شود.
در نهایت:
«بهترین توری برای اکسترودر، ریزترین توری نیست؛ بلکه توریای است که بتواند آلودگی موردنظر را با کمترین افت فشار و بیشترین پایداری و عمر کاری حذف کند.»
