چکیده
توریهای ساختهشده از فولاد زنگنزن آستنیتی AISI 310 و بهویژه گرید 310S، از مواد مهم مورد استفاده در تجهیزات و فرآیندهای دما بالا محسوب میشوند. ترکیب شیمیایی این فولاد با حدود 24 تا 26 درصد کروم و 19 تا 22 درصد نیکل، موجب تشکیل ساختار آستنیتی پایدار و ایجاد مقاومت مطلوب در برابر اکسیداسیون، پوستهشدن، خوردگی داغ و تغییرشکل خزشی میشود. به همین دلیل، توری 310S در کورههای عملیات حرارتی، تسمههای مشبک انتقال قطعات، سبدها و سینیهای عملیات حرارتی، تجهیزات متالورژیکی، صنایع شیمیایی و پتروشیمی، فیلترهای دما بالا و اجزای در معرض گازهای احتراقی کاربرد گستردهای دارد.
بررسی منابع استانداردی و علمی ایالات متحده، بریتانیا، آلمان و اروپا، سوئیس و ژاپن نشان میدهد که خانواده 310/310S از مناسبترین فولادهای زنگنزن آستنیتی برای بسیاری از کاربردهای دما بالا است. با این حال، عملکرد واقعی یک توری 310S تنها به گرید فولاد وابسته نیست و عواملی مانند دمای کار، مدت زمان سرویس، اتمسفر کوره، سیکلهای حرارتی، تنش مکانیکی، قطر سیم، نوع بافت و بارگذاری باید همزمان در طراحی و انتخاب آن در نظر گرفته شوند.
مطالعات جدید انجامشده روی سیمهای 310S مورد استفاده در تسمههای مشبک کوره نشان میدهند که حتی این فولاد مقاوم به حرارت نیز در سرویس طولانیمدت میتواند تحت تأثیر کربورهشدن، رسوب کاربیدهای غنی از کروم، تخریب لایه اکسیدی، کاهش موضعی کروم و تردشدن قرار گیرد. بنابراین، انتخاب 310S باید بر اساس شرایط واقعی سرویس انجام شود و نباید صرفاً بر اساس یک عدد ثابت برای «حداکثر دمای کار» صورت گیرد.
واژگان کلیدی: فولاد زنگنزن 310S، توری استیل، AISI 310، UNS S31008، EN 1.4845، X8CrNi25-21، SUS310S، فولاد آستنیتی، مقاومت حرارتی، اکسیداسیون، خزش، کوره عملیات حرارتی.
مقدمه
فولادهای زنگنزن آستنیتی سری 300 به دلیل ترکیب مناسب مقاومت خوردگی، چقرمگی، شکلپذیری، قابلیت جوشکاری و پایداری ساختاری، از مهمترین خانوادههای فولادهای زنگنزن مهندسی به شمار میروند. با افزایش دمای سرویس، فولادهای متداولی مانند 304 و 316 از نظر مقاومت در برابر اکسیداسیون، استحکام گرم و پایداری ریزساختاری با محدودیت مواجه میشوند. در چنین شرایطی، فولادهای پرآلیاژتری مانند 309 و 310 برای کاربردهای دما بالا توسعه یافتهاند.
گرید 310 و نوع کمکربن آن یعنی 310S به دلیل داشتن مقدار بالای کروم و نیکل، مقاومت بسیار خوبی در برابر اکسیداسیون و بسیاری از مکانیسمهای خوردگی دما بالا دارند. انجمن فولاد زنگنزن بریتانیا، BSSA، گرید 310 را فولادی مناسب برای سرویسهای دما بالا معرفی کرده و ترکیب تقریبی آن را در محدوده 25 درصد کروم و 20 درصد نیکل بیان میکند. این انجمن مقاومت مناسب این فولاد در برابر اکسیداسیون، کربورهشدن، سولفیداسیون و برخی فلزات مذاب را نیز مورد تأکید قرار داده است.
در کاربردهایی که شکل توری یا مشبک مورد نیاز است، استفاده از این فولاد اهمیت بیشتری پیدا میکند؛ زیرا توری دارای نسبت سطح به حجم بالایی است و بخش قابل توجهی از جرم آن مستقیماً در معرض اتمسفر داغ قرار دارد. در نتیجه، مقاومت اکسیداسیون سطح سیم، پایداری ریزساختار، مقاومت خزشی و مقاومت در برابر تغییر شکل حرارتی از عوامل تعیینکننده عمر توری هستند.
شناسایی استانداردی گرید 310 و 310S
یکی از مهمترین مسائل فنی در خرید و استفاده از توری استیل 310، تطبیق صحیح نام تجاری با استاندارد متالورژیکی آن است.
گرید AISI 310 در سیستم UNS با شماره S31000 شناخته میشود و گرید 310S دارای شماره UNS S31008 است. برای 310S، معادل اروپایی رایج EN 1.4845 با designation X8CrNi25-21 است. در سیستم ژاپنی نیز گرید SUS310S برای این فولاد استفاده میشود.
بنابراین برای سفارش دقیق یک توری 310S بهتر است مشخصات به صورت زیر درج شود:
AISI/ASTM 310S – UNS S31008 – EN 1.4845 – X8CrNi25-21 – JIS SUS310S
این موضوع اهمیت زیادی دارد، زیرا شماره ماده EN 1.4841 نباید بهصورت خودکار معادل 310S در نظر گرفته شود. در منابع اروپایی، EN 1.4841 با X15CrNiSi25-21 شناخته میشود و در بسیاری از منابع به خانواده فولاد 314 مربوط است.
بنابراین عبارت «استیل 310» به تنهایی برای سفارش صنعتی دقیق کافی نیست و بهتر است شماره UNS یا شماره ماده EN نیز مشخص شود.
ترکیب شیمیایی
ویژگیهای متالورژیکی 310S عمدتاً از سیستم آلیاژی آهن ـ کروم ـ نیکل ناشی میشوند.
در گرید 310S، مقدار کربن معمولاً حداکثر حدود 0.08 درصد وزنی است. مقدار سیلیسیم معمولاً حداکثر حدود 1.50 درصد، منگنز حداکثر حدود 2 درصد، فسفر حداکثر حدود 0.045 درصد و گوگرد حداکثر حدود 0.030 درصد در نظر گرفته میشود.
مقدار کروم در محدوده تقریبی 24 تا 26 درصد و نیکل در محدوده تقریبی 19 تا 22 درصد قرار دارد و بخش باقیمانده ترکیب عمدتاً آهن است.
در نمونههای تجاری SUS310S تولیدشده توسط Nippon Steel نیز مقادیر نزدیک به 25 درصد کروم و 20 درصد نیکل مشاهده میشود.
ترکیب 25Cr–20Ni در واقع هویت متالورژیکی اصلی این خانواده را تشکیل میدهد و دلیل اصلی عملکرد مناسب آن در دماهای بالا است.
نقش کروم در عملکرد توری 310S
کروم مهمترین عنصر ایجادکننده مقاومت اکسیداسیون در فولاد 310S است.
در شرایط اکسیدکننده دما بالا، کروم موجود در فولاد به تشکیل یک لایه اکسیدی غنی از اکسید کروم، عمدتاً Cr₂O₃، کمک میکند. این لایه به عنوان یک سد نفوذی عمل کرده و سرعت انتقال اکسیژن به سطح فلز و انتقال عناصر فلزی به محیط را کاهش میدهد.
هرچه این لایه پایدارتر، چسبندهتر و پیوستهتر باشد، نرخ اکسیداسیون فولاد کاهش پیدا میکند.
این ویژگی برای توریهای کوره بسیار مهم است، زیرا قطر سیم در بسیاری از توریها نسبتاً کم است و کاهش حتی بخشی از قطر سیم در اثر اکسیداسیون میتواند به افت قابل توجه ظرفیت مکانیکی منجر شود.
مطالعات ریزساختاری جدید روی سیم 310S نیز تشکیل لایههای اکسیدی غنی از Cr₂O₃ و SiO₂ را در مراحل اولیه سرویس نشان دادهاند.
نقش نیکل
نیکل عنصر اصلی تثبیتکننده آستنیت در گرید 310S است.
وجود حدود 20 درصد نیکل باعث میشود ساختار آستنیتی در محدوده وسیعی از دما پایدار بماند. این ساختار، چقرمگی و شکلپذیری مناسبی را در مقایسه با بسیاری از فولادهای فریتی یا مارتنزیتی مقاوم به حرارت فراهم میکند.
نیکل همچنین در عملکرد فولاد در سیکلهای حرارتی نقش مهمی دارد. در شرایطی که توری بارها گرم و سرد میشود، تفاوت خواص حرارتی میان فلز پایه و لایه اکسیدی میتواند موجب تنش و پوستهشدن اکسید شود. مقدار بالای نیکل به بهبود پایداری این سیستم کمک میکند.
ریزساختار
310S یک فولاد زنگنزن آستنیتی است و در شرایط مناسب دارای زمینه آستنیتی است.
پایداری این ساختار از ترکیب بالای نیکل و کروم حاصل میشود. ساختار آستنیتی یکی از دلایل مهم چقرمگی و شکلپذیری مناسب فولاد است.
در کاربرد توری، این ویژگی اهمیت زیادی دارد، زیرا سیمهای توری در هنگام گرمشدن آزادانه منبسط میشوند و ممکن است تحت بار، تنش حرارتی و تغییر شکل قرار گیرند.
با این حال، ریزساختار 310S در سرویس طولانیمدت دما بالا ثابت نمیماند. در شرایط خاص، بهخصوص در محدودههای دمایی حساس، رسوب فازهای ثانویه و کاربیدهای غنی از کروم میتواند اتفاق بیفتد.
خواص مکانیکی
خواص مکانیکی 310S به شکل محصول، ضخامت، فرآیند تولید و عملیات حرارتی وابسته است.
برای محصولات ورقی SUS310S، Nippon Steel نمونههایی با تنش تسلیم حدود 301 مگاپاسکال، استحکام کششی حدود 561 مگاپاسکال، ازدیاد طول حدود 48 درصد و سختی حدود 138 HV گزارش کرده است.
این اعداد را نباید بدون اصلاح به سیم توری منتقل کرد؛ زیرا سیم مورد استفاده در توری ممکن است به دلیل فرآیند کشش سرد، عملیات حرارتی، قطر و شرایط تولید، خواص متفاوتی داشته باشد.
در طراحی توری باید خواص واقعی سیم مصرفی از گواهی متریال یا آزمون مکانیکی استخراج شود.
رفتار مکانیکی در دمای بالا
یکی از تفاوتهای اساسی بین طراحی یک توری برای دمای محیط و یک توری برای کوره، کاهش شدید استحکام فلز در دماهای بالا است.
حتی اگر فولاد در دمای محیط دارای استحکام کششی بالا باشد، این مقدار را نمیتوان مستقیماً برای سرویس 800 یا 1000 درجه سانتیگراد استفاده کرد.
در دمای بالا مکانیسمهایی مانند خزش، بازیابی، رشد دانه و تغییر شکل وابسته به زمان فعال میشوند.
خزش بهخصوص برای تسمههای توری اهمیت دارد. اگر سیمهای توری در دمای بالا تحت بار ثابت قرار داشته باشند، ممکن است به تدریج کشیده یا خم شوند.
بنابراین عمر توری باید بر اساس سه پارامتر اصلی یعنی دما، تنش و زمان ارزیابی شود.
مقاومت در برابر اکسیداسیون
مقاومت در برابر اکسیداسیون یکی از مهمترین دلایل انتخاب 310S است.
منابع بریتانیایی مقاومت اکسیداسیونی 310 را تا حدود 1050 درجه سانتیگراد در شرایط مناسب گزارش کردهاند. برخی منابع صنعتی آمریکایی نیز محدودههایی نزدیک به 1100 تا 1150 درجه سانتیگراد را برای شرایط خاص ذکر میکنند.
با این حال، استفاده از این اعداد به عنوان حداکثر دمای مجاز یک توری اشتباه است.
دمای قابل تحمل به عوامل متعددی وابسته است، از جمله فشار و ترکیب گاز، درصد اکسیژن، وجود بخار آب، سرعت جریان گاز، سیکل حرارتی، تنش مکانیکی، مدت زمان ماند و هندسه توری.
به عبارت دیگر:
دمای مقاومت اکسیداسیون یک ماده با دمای مجاز طراحی یک توری یکسان نیست.
مقاومت در برابر کربورهشدن
310S مقاومت خوبی در برابر بسیاری از محیطهای کربوره دارد، اما این مقاومت مطلق نیست.
در اتمسفرهای کربوره، بهخصوص در سرویسهای طولانی، کربن میتواند وارد سطح فولاد شود و به سمت داخل نفوذ کند.
در ادامه ممکن است کاربیدهای غنی از کروم مانند M₂₃C₆ و M₇C₃ تشکیل شوند.
رسوب این کاربیدها در اطراف مرزدانهها میتواند موجب کاهش موضعی کروم در ناحیه مجاور مرزدانه شود.
در نتیجه، ممکن است:
کاهش مقاومت خوردگی، کاهش چقرمگی، تردی مرزدانهای و نهایتاً شکست سیم اتفاق بیفتد.
مطالعه منتشرشده در سال 2026 درباره سیمهای 310S استفادهشده در تسمه مشبک کوره کربوره در دمای حدود 900 درجه سانتیگراد، دقیقاً چنین مکانیزمهایی را بررسی کرده است.
این مطالعه از نظر کاربرد توری اهمیت بسیار زیادی دارد، زیرا نشان میدهد که تخریب واقعی توری در کوره الزاماً از اکسیداسیون ساده شروع نمیشود و ممکن است ترکیبی از کربورهشدن، رسوب کاربید، کاهش کروم و تخریب لایه محافظ باشد.
مقاومت در برابر سولفیداسیون
وجود کروم و نیکل بالا باعث میشود 310S در برابر بسیاری از محیطهای سولفوره عملکرد مناسبی داشته باشد.
با این حال، سولفیداسیون به شدت به ترکیب محیط، فشار جزئی گوگرد، دما و حضور سایر عناصر بستگی دارد.
در محیطهای بسیار شدید حاوی گوگرد، انتخاب 310S بدون انجام بررسی خوردگی اختصاصی توصیه نمیشود.
مقاومت در برابر خوردگی
310S اساساً یک فولاد مقاوم به حرارت است و نباید آن را صرفاً به عنوان یک فولاد ضدزنگ عمومی در نظر گرفت.
در محیطهای آبی حاوی کلرید، گریدهایی مانند 316L به دلیل وجود مولیبدن معمولاً عملکرد بهتری دارند.
در مقابل، در محیط خشک و دما بالا، 310S به دلیل مقدار بالای کروم و نیکل میتواند برتری قابل توجهی داشته باشد.
بنابراین انتخاب بین 304، 316L و 310S باید بر اساس نوع محیط و دمای سرویس انجام شود و صرفاً بر اساس عبارت «استیل ضدزنگ» صورت نگیرد.
کاربرد توری 310S در کورههای عملیات حرارتی

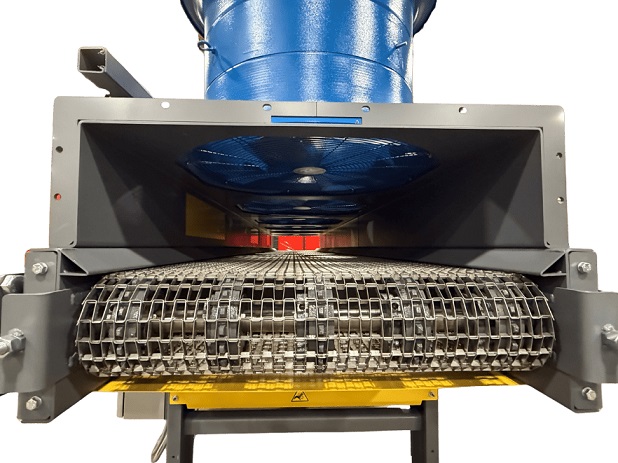

یکی از مهمترین کاربردهای 310S، ساخت تسمههای مشبک کورههای عملیات حرارتی است.
این تسمهها برای انتقال مداوم قطعات در داخل کوره استفاده میشوند و ممکن است برای فرآیندهایی مانند آنیلینگ، سختکاری، بریزینگ، کربورهکردن، زینترینگ و سایر عملیات حرارتی مورد استفاده قرار گیرند.
در چنین کاربردی توری باید همزمان در برابر:
حرارت، اکسیداسیون، وزن قطعات، تنش کششی تسمه، خستگی حرارتی و تغییر شکل خزشی
مقاوم باشد.
این یکی از مواردی است که 310S نسبت به فولادهای زنگنزن عمومی مانند 304 مزیت محسوسی دارد.
سبدها و سینیهای کوره
توری 310S میتواند برای ساخت سبدها، سینیها و محفظههای مشبک عملیات حرارتی نیز استفاده شود.
مزیت استفاده از توری در این کاربردها، امکان عبور یکنواخت گاز و انتقال حرارت به قطعات است.
این موضوع بهخصوص در کورههای اتمسفر کنترلشده اهمیت دارد.
تجهیزات صنایع فولاد و متالورژی
در صنایع آهن و فولاد، توریهای مقاوم به حرارت میتوانند در بخشهایی مانند کورههای عملیات حرارتی، تجهیزات زینترینگ، سبدهای قطعات، نگهدارندهها و سیستمهای انتقال قطعات استفاده شوند.
در این صنایع، مقاومت در برابر پوستهشدن و حفظ هندسه توری اهمیت بسیار زیادی دارد.
صنایع شیمیایی و پتروشیمی
310S در برخی تجهیزات شیمیایی و پتروشیمی که ترکیبی از دمای بالا و محیط خورنده وجود دارد مورد استفاده قرار میگیرد.
کاربردها میتواند شامل اجزای کوره، مشعلها، نگهدارندههای حرارتی و برخی تجهیزات فرآیندی باشد.
البته برای هر محیط شیمیایی خاص باید مکانیسم خوردگی جداگانه بررسی شود.
کاربرد در صنایع سیمان و شیشه
منابع صنعتی اروپایی و بریتانیایی استفاده از فولادهای مقاوم به حرارت خانواده 310 در صنایع سیمان و شیشه را نیز گزارش کردهاند.
در این کاربردها، دمای بالا همراه با ذرات جامد، گازهای احتراقی و گاهی ترکیبات خورنده وجود دارد.
در چنین شرایطی مقاومت اکسیداسیون و پایداری مکانیکی 310S مزیت مهمی محسوب میشود.
کاربرد در تجهیزات احتراق و مشعل
310S میتواند برای قطعاتی که در معرض شعله و گازهای احتراقی قرار دارند مناسب باشد.
در این شرایط، مقاومت در برابر اکسیداسیون و پایداری سطح بسیار مهم است.
با این حال، اگر محیط دارای مقادیر قابل توجه گوگرد، کربن فعال یا ترکیبات خورنده باشد، باید انتخاب آلیاژ به صورت اختصاصی انجام شود.
تأثیر قطر سیم بر عملکرد توری
گرید فولاد تنها یکی از پارامترهای طراحی توری است.
قطر سیم تأثیر مستقیم بر ظرفیت تحمل بار دارد.
سیم ضخیمتر معمولاً:
استحکام مکانیکی بالاتر، مقاومت بهتر در برابر خمش و عمر مکانیکی بیشتر
دارد، اما همزمان وزن توری افزایش مییابد و انعطافپذیری کاهش پیدا میکند.
سیم بسیار نازک، اگرچه سطح باز بیشتری ایجاد میکند، در دمای بالا ممکن است سریعتر تحت تأثیر خزش، اکسیداسیون و تغییر شکل قرار گیرد.
بنابراین انتخاب قطر سیم باید بر اساس بار، دما، دهانه توری، سرعت حرکت و طول عمر مورد انتظار انجام شود.
تأثیر نوع بافت
توری 310S میتواند با روشهای مختلفی مانند Plain Weave، Twill Weave، Dutch Weave و در برخی کاربردها به صورت Welded Mesh ساخته شود.
برای تسمههای کوره، هندسه اتصال سیمها و نحوه انتقال بار اهمیت زیادی دارد.
در توریهایی که تحت بار مکانیکی و حرارتی همزمان هستند، تنها افزایش تعداد مش الزاماً باعث افزایش عمر نمیشود.
طراحی باید به گونهای باشد که توری بتواند انبساط حرارتی را بدون ایجاد تنشهای بیش از حد تحمل کند.
تفاوت 310 و 310S
تفاوت اصلی 310 و 310S در مقدار کربن است.
گرید 310 میتواند مقدار کربن بالاتری داشته باشد، در حالی که مقدار کربن 310S به حدود 0.08 درصد یا کمتر محدود شده است.
کاهش کربن در 310S احتمال تشکیل رسوبات کاربیدی نامطلوب در برخی شرایط جوشکاری و سرویس حرارتی را کاهش میدهد.
به همین دلیل، برای بسیاری از قطعات جوشکاریشده و تجهیزات دما بالا، 310S انتخاب مناسبی است.
با این حال، 310 و 310S از نظر مقدار بالای کروم و نیکل و هدف اصلی یعنی سرویس دما بالا در یک خانواده قرار میگیرند.
مقایسه متالورژیکی با 304 و 316
گرید 304 معمولاً حدود 18 درصد کروم و 8 تا 10 درصد نیکل دارد.
گرید 316 علاوه بر کروم و نیکل، حاوی حدود 2 تا 3 درصد مولیبدن است که مقاومت آن را در برابر خوردگی موضعی و کلریدی افزایش میدهد.
در مقابل، 310S حدود 24 تا 26 درصد کروم و 19 تا 22 درصد نیکل دارد.
بنابراین فلسفه طراحی آنها متفاوت است.
304 یک فولاد عمومی است.
316L عمدتاً برای مقاومت خوردگی بالاتر، بهخصوص در محیطهای کلریدی، انتخاب میشود.
310S عمدتاً برای مقاومت در برابر دمای بالا و اکسیداسیون انتخاب میشود.
بنابراین اگر محیط شما آب شور یا کلریدی باشد، 316L ممکن است انتخاب مناسبتری باشد؛ اما اگر کاربرد شما یک کوره 800 تا 1000 درجه سانتیگراد باشد، 310S معمولاً گزینه بسیار مناسبتری است.
منابع علمی و صنعتی آمریکا
در ایالات متحده، ASTM International یکی از اصلیترین مراجع استانداردگذاری فولادهای زنگنزن است.
استاندارد ASTM A240/A240M برای ورق، شیت و نوار فولادهای زنگنزن کرومی و کروم ـ نیکل کاربرد دارد و الزامات ترکیب شیمیایی و خواص مکانیکی گریدهای مربوطه را مشخص میکند.
ASM International نیز در ASM Handbook رفتار فولادهای زنگنزن در دماهای بالا، مکانیزمهای اکسیداسیون، خواص مکانیکی و خوردگی دما بالا را بررسی میکند.
این منابع برای طراحی متالورژیکی توری بسیار ارزشمند هستند، زیرا نشان میدهند که انتخاب ماده برای دما بالا تنها بر اساس ترکیب شیمیایی انجام نمیشود و خواص وابسته به دما نیز باید در نظر گرفته شوند.
منابع علمی و صنعتی بریتانیا
British Stainless Steel Association یا BSSA یکی از مراجع معتبر صنعت فولاد زنگنزن بریتانیاست.
این سازمان گرید 310 را فولاد مقاوم به حرارت معرفی کرده و به ترکیب حدود 25Cr–20Ni، مقاومت در برابر اکسیداسیون، کربورهشدن و سولفیداسیون و کاربرد آن در صنایع کوره، فولاد، سیمان، شیشه و متالورژی اشاره میکند.
اطلاعات BSSA از نظر کاربرد صنعتی توری 310S اهمیت زیادی دارد.
منابع آلمان و اروپا
در اروپا، شماره ماده EN 1.4845 و designation X8CrNi25-21 از مشخصات مهم 310S محسوب میشوند.
شرکتهای بزرگ فولادی اروپایی مانند Swiss Steel Group و Outokumpu اطلاعات فنی گستردهای درباره فولادهای مقاوم به حرارت آستنیتی ارائه کردهاند.
یکی از نکات مهم این منابع، تفکیک دقیق 1.4845 از 1.4841 است.
1.4845 به 310S نزدیک است، در حالی که 1.4841 در منابع اروپایی با X15CrNiSi25-21 و خانواده 314 شناخته میشود.
این تفاوت در پروژههای صنعتی و هنگام خرید توری اهمیت اساسی دارد.
منابع سوئیس
Swiss Steel Group در اطلاعات فنی خود، فولاد 1.4845 را به عنوان X8CrNi25-21 و 310S معرفی میکند.
این تطبیق یکی از منابع معتبر برای تأیید رابطه بین سیستم نامگذاری اروپایی و UNS/AISI است.
منابع ژاپن
Nippon Steel یکی از معتبرترین منابع صنعتی ژاپن در زمینه فولادهای زنگنزن است.
این شرکت SUS310S را به عنوان فولاد زنگنزن آستنیتی مقاوم به حرارت معرفی میکند و ترکیب شیمیایی، خواص مکانیکی و کاربردهای آن را ارائه میدهد.
اهمیت منابع ژاپنی برای این موضوع از آن جهت است که ژاپن تجربه بسیار گستردهای در صنایع کوره، فولاد، عملیات حرارتی و تولید فولادهای مقاوم به حرارت دارد.
ملاحظات طراحی برای توری 310S
برای انتخاب صحیح یک توری 310S صنعتی، عبارت «توری استیل 310» به تنهایی کافی نیست.
حداقل باید دمای کار، نوع اتمسفر، مدت زمان کارکرد، بار روی توری، قطر سیم، اندازه چشمه، نوع بافت، نحوه اتصال توری، سرعت حرکت، تعداد سیکلهای حرارتی و عمر مورد انتظار مشخص شوند.
اگر توری در یک کوره کربوره استفاده میشود، ترکیب گازهای کوره و پتانسیل کربن نیز باید مشخص باشد.
اگر توری در کوره خلأ یا اتمسفر خنثی استفاده میشود، شرایط متفاوت خواهد بود.
بنابراین انتخاب نهایی گرید و هندسه توری باید بر اساس شرایط واقعی سرویس انجام شود.
نتیجهگیری
بررسی منابع علمی و صنعتی معتبر از آمریکا، بریتانیا، آلمان و اروپا، سوئیس و ژاپن نشان میدهد که AISI 310S یا UNS S31008، با معادل اروپایی EN 1.4845 و معادل ژاپنی SUS310S، یکی از مهمترین فولادهای زنگنزن آستنیتی برای کاربردهای دما بالا است.
مقدار بالای کروم در محدوده 24 تا 26 درصد، مقاومت بسیار خوبی در برابر اکسیداسیون ایجاد میکند و مقدار بالای نیکل در محدوده 19 تا 22 درصد، پایداری ساختار آستنیتی و عملکرد مناسب در سیکلهای حرارتی را فراهم میسازد.
این ترکیب باعث شده است که 310S برای ساخت توریهای کوره، تسمههای مشبک عملیات حرارتی، سبدها و سینیهای کوره، تجهیزات زینترینگ، تجهیزات متالورژیکی، قطعات مشعل، تجهیزات احتراق و برخی تجهیزات صنایع شیمیایی و پتروشیمی مناسب باشد.
با وجود این، 310S یک ماده کاملاً مصون از تخریب نیست. در سرویس طولانیمدت دما بالا، بهخصوص در اتمسفرهای کربوره یا سولفوره، ممکن است مکانیسمهایی مانند نفوذ کربن، رسوب کاربید، کاهش موضعی کروم، تخریب لایه اکسیدی، خزش و تردشدن موجب کاهش عمر توری شوند.
از این رو، تعیین دمای کار مجاز باید بر اساس شرایط واقعی سرویس انجام شود و نباید تنها به اعداد عمومی کاتالوگها تکیه کرد.
از نظر انتخاب مهندسی، اگر کاربرد مورد نظر یک توری برای کوره با دمای حدود 700 تا 1000 درجه سانتیگراد و اتمسفر اکسیدکننده یا نسبتاً خنثی باشد، 310S یکی از گزینههای بسیار مناسب است. در شرایط سختتر مانند کربوره شدید، سولفیداسیون شدید، بار مکانیکی بالا، زمان سرویس بسیار طولانی یا دمای بسیار بالا، لازم است گریدهای دیگری مانند 314، 330 یا آلیاژهای پایه نیکل نیز در کنار 310S بررسی شوند.
در نهایت، بهترین روش انتخاب توری، تعیین همزمان گرید متالورژیکی، قطر سیم، نوع بافت، اندازه چشمه، بار، دما، اتمسفر و عمر طراحی است.
منابع منتخب
ASTM International، آمریکا: استاندارد ASTM A240/A240M برای فولادهای زنگنزن کرومی و کروم ـ نیکل. "ASTM A240/A240M-26"
ASM International، آمریکا: ASM Handbook، مباحث خواص فولادهای زنگنزن در دمای بالا. "ASM International – Elevated-Temperature Properties of Stainless Steels"
British Stainless Steel Association، بریتانیا: اطلاعات فنی درباره فولاد زنگنزن 310 و کاربردهای دما بالا. "BSSA – Stainless Steels to Behold: 310"
Outokumpu، اروپا: اطلاعات فنی فولادهای زنگنزن مقاوم به حرارت خانواده Therma. "Outokumpu – Therma Heat-Resistant Stainless Steels" (https
Swiss Steel Group، سوئیس: تطبیق استانداردی و اطلاعات فولادهای زنگنزن مقاوم به حرارت، شامل 1.4845/X8CrNi25-21/310S. "Swiss Steel Group – Stainless Steel Technical Information
Nippon Steel، ژاپن: اطلاعات فنی SUS310S و خواص فولاد زنگنزن مقاوم به حرارت. "Nippon Steel – Stainless Steel Technical Data
Nippon Steel Welding، ژاپن: اطلاعات سیم جوش مورد استفاده برای فولادهای 310S و مشخصات ER310. "Nippon Steel Welding – ER310"
مطالعه پژوهشی 2026 درباره توری 310S: بررسی تخریب دما بالا و تحول ریزساختاری سیم 310S در سرویس تسمه مشبک کوره کربوره. "Crystals – High-Temperature Degradation and Microstructural Evolution of 310S Stainless Steel in Carburizing Furnace Service" l
